Einbauelemente

GMN Einbauelemente sind in vielen unterschiedlichen Durchmessermaßen erhältlich. Die Baureihen FE 400 Z, FE 400 Z2 und FE 8000 Z sind mit einer Zugfeder ausgestattet. Die Baureihe FE 400 M verfügt über eine Mäanderanfederung. GMN Einbauelemente sind für die Montage an gehärteten sowie geschliffenen Anschlussteilen vorgesehen. Sie eignen sich sowohl für Öl- wie auch für Fettschmierung. Alle GMN Einbauelemente sind als Schaltfreilauf, Rücklaufsperre oder als Überholkupplung einsetzbar.

Modul30a_EE_862x550

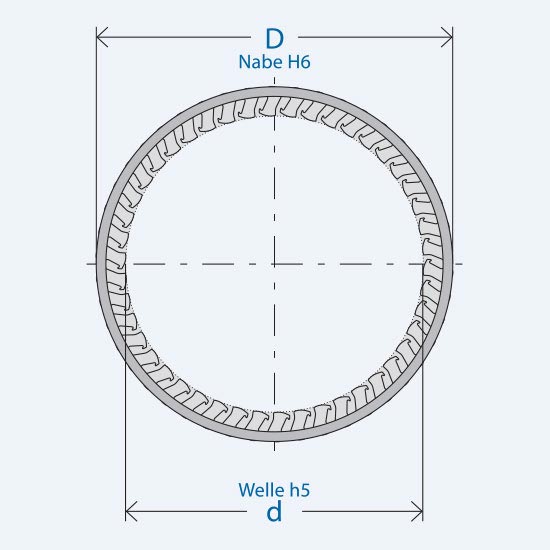

Einbauelement FE 400 Z

Bei der Baureihe FE 400 Z handelt es sich um Freilauf-Einbauelemente mit Zugfeder.



Kennwerte:
  • Einbaubreite: 12 mm
  • Betriebstemperatur: max. 140 °C (höhere Temperaturen auf Anfrage)
  • Schaltfrequenz: max. 10 Hz
  • Schmierung: Öl- oder Fettschmierung, korrosionsgeschützt geliefert, betriebsbereite Fettfüllung auf Anfrage
fe-453-z-stahl
FL_Detail_FE_fe-453-z

Komponenten

  • Freilauf Einbauelement

FE 400 Z

  • Feder

Zugfeder (Z)

  • Käfig

gestanzter Stahl / Kunststoff (PA)

  • Klemmkörper

gehärteter Wälzlagerstahl
Startspalthöhe h0 = 4 mm

  • Laufringe

  • Kugellager

  • Rollenlager

  • Schmierung

  • Dichtung

4 - 15 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 412 Z
4
12
12
4
27000
0.0028
300393
FE 416 Z
8
16
12
16
19200
0.0059
300400
FE 420 Z
12
20
12
35
12500
0.005
306041
FE 422 Z
14
22
12
53
10100
0.01
300405
FE 423 Z
15
23
12
62
9200
0.0091
300411

17 - 24 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 425 Z
17
25
12
72
8100
0.0116
300415
FE 427 Z
19
27
12
83
7400
0.0126
300422
FE 428 Z
20
28
12
93
7500
0.0132
300430
FE 430 Z
22
30
12
107
6300
0.0145
300435
FE 432 Z
24
32
12
117
5900
0.0152
300439

25 - 34 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 433 Z
25
33
12
128
6000
0.0156
300445
FE 435 Z
27
35
12
143
5100
0.016
300448
FE 437 Z
29
37
12
154
4800
0.0177
300455
FE 438 Z
30
38
12
166
4900
0.0179
300460
FE 442 Z
34
42
12
198
4400
0.02
300463
FES 433 Z
-
25
33
12
40
0
0.01
307428

35 - 50 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 443 Z
35
43
12
207
4300
0.0213
300469
FE 448 Z
40
48
12
248
4300
0.0228
300478
FE 453 Z
45
53
12
293
3400
0.022
300482
FE 455 Z
47
55
12
313
3300
0.0285
300487
FE 458 Z
50
58
12
344
3400
0.029
300489

51 - 65 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 459 Z
51
59
12
353
3000
0.0293
300494
FE 463 Z
55
63
12
393
2900
0.0318
300497
FE 468 Z
60
68
12
444
2600
0.034
300501
FE 470 Z
62
70
12
465
2600
0.035
300505
FE 473 Z
65
73
12
495
2500
0.0368
300508

70 - 240 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 478 Z
70
78
12
548
2600
0.04
300511
FE 488 Z
80
88
12
657
2100
0.05
300514
FE 508 Z
100
108
12
889
1700
0.0548
300519
FE 528 Z
120
128
12
1127
1300
0.068
300522
FE 648 Z
240
248
12
2673
860
0.127
300524

Einbauelement FE 400 M

Bei der Baureihe FE 400 M handelt es sich um Freilauf-Einbauelemente mit Mäanderfeder.



Kennwerte:
  • Einbaubreite: 12 mm
  • Betriebstemperatur: max. 170 °C
  • Schaltfrequenz: max. 60 Hz
  • Schmierung: Öl- oder Fettschmierung, korrosionsgeschützt geliefert, betriebsbereite Fettfüllung auf Anfrage

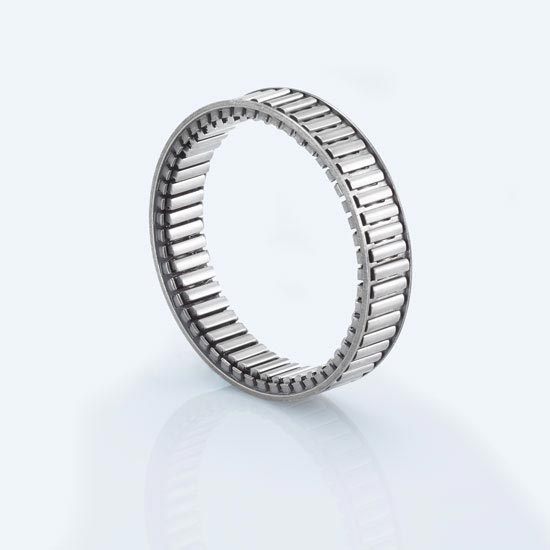

fe-453-m

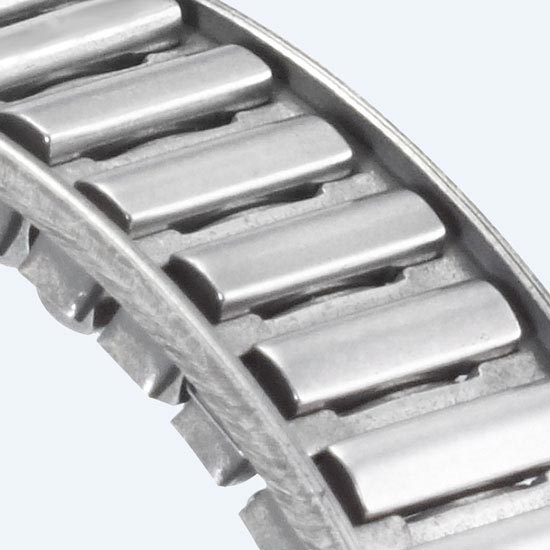

FL_Detail_FE_fe400m

Komponenten

  • Freilauf Einbauelement

FE 400 M

  • Feder

Mäanderfeder (M)

  • Käfig

gestanzter Stahl

  • Klemmkörper

gehärteter Wälzlagerstahl
Startspalthöhe h0 = 4 mm

  • Laufringe

  • Kugellager

  • Rollenlager

  • Schmierung

  • Dichtung

14 - 22 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 422 M
14
22
12
59
10100
0.0108
300404
FE 423 M
15
23
12
66
9200
0.0105
300409
FE 425 M
17
25
12
79
8100
0.0124
300414
FE 427 M
19
27
12
92
7400
0.0137
300421
FE 428 M
20
28
12
99
7500
0.0142
300428
FE 430 M
22
30
12
114
6300
0.0152
300434

24 - 34 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 432 M
24
32
12
128
5900
0.0163
300438
FE 433 M
25
33
12
140
6000
0.0172
300444
FE 435 M
27
35
12
153
5100
0.016
300447
FE 437 M
29
37
12
169
4800
0.0192
300451
FE 438 M
30
38
12
178
4900
0.0196
300459
FE 442 M
34
42
12
213
4200
0.0216
300462

35 - 55 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 443 M
35
43
12
224
4300
0.0224
300468
FE 448 M
40
48
12
271
4300
0.0249
300473
FE 453 M
45
53
12
321
3400
0.0275
300481
FE 458 M
50
58
12
372
3400
0.0315
300488
FE 459 M
51
59
12
381
3000
0.0315
300492
FE 463 M
55
63
12
426
2900
0.0338
300495

60 - 80 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 468 M
60
68
12
481
2600
0.0364
300500
FE 470 M
62
70
12
505
2600
0.0373
300503
FE 473 M
65
73
12
538
2500
0.0393
300506
FE 478 M
70
78
12
596
2600
0.0421
300510
FE 488 M
80
88
12
715
2100
0.05
300515

Einbauelement FE 400 Z2

Bei der Baureihe FE 400 Z2 handelt es sich um Freilauf-Einbauelemente in schmaler Bauform mit Zugfeder.



Kennwerte:
  • Einbaubreite: 7 mm
  • Betriebstemperatur: max. 140 °C (höhere Temperaturen auf Anfrage)
  • Schaltfrequenz: max. 10 Hz
  • Schmierung: Öl- oder Fettschmierung, korrosionsgeschützt geliefert, betriebsbereite Fettfüllung auf Anfrage

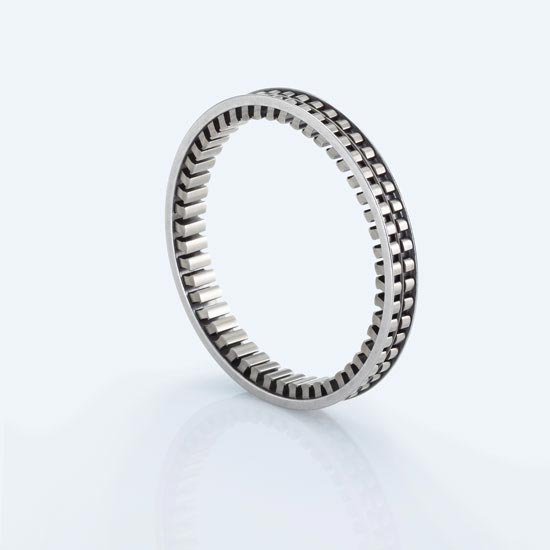

fe-453-z2

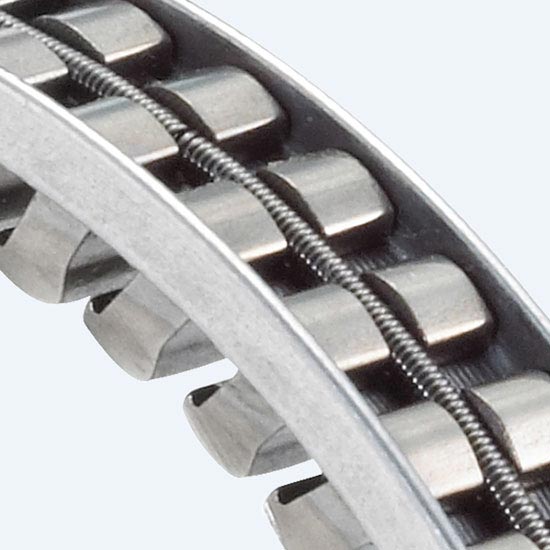

FL_Detail_FE_400z2

Komponenten

  • Freilauf Einbauelement

FE 400 Z2

  • Feder

Zugfeder (Z)

  • Käfig

gestanzter Stahl / Kunststoff (PA)

  • Klemmkörper

gehärteter Wälzlagerstahl
Startspalthöhe h0 = 4 mm

  • Laufringe

  • Kugellager

  • Rollenlager

  • Schmierung

  • Dichtung

2 - 8 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 410 Z2
2
10
7
1
52600
0.001
300390
FE 412 Z2
4
12
7
3
40900
0.002
300394
FE 413 Z2
5
13
7
4
34900
0.003
300395
FE 414 Z2
6
14
7
6
31200
0.003
300396
FE 416 Z2
8
16
7
10
27200
0.004
300399

10 - 20 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 418 Z2
10
18
7
16
18900
0.005
300401
FE 422 Z2
14
22
7
30
13200
0.006
300406
FE 423 Z2
15
23
7
36
13200
0.006
300410
FE 425 Z2
17
25
7
43
10600
0.007
300416
FE 428 Z2
20
28
7
55
9700
0.008
300431

25 - 35 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 433 Z2
25
33
7
78
7700
0.01
300446
FE 437 Z2
29
37
7
97
6100
0.011
300457
FE 438 Z2
30
38
7
105
6400
0.011
300461
FE 442 Z2
34
42
7
125
5400
0.012
300465
FE 443 Z2
35
43
7
131
5600
0.013
300472

40 - 60 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 448 Z2
40
48
7
156
5500
0.014
300477
FE 453 Z2
45
53
7
185
4400
0.016
300484
FE 458 Z2
50
58
7
216
4400
0.017
300490
FE 463 Z2
55
63
7
246
3700
0.019
300498
FE 468 Z2
60
68
7
277
3500
0.02
300502

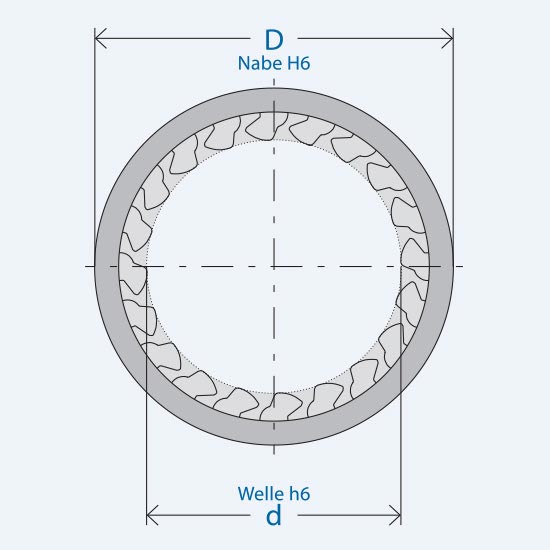

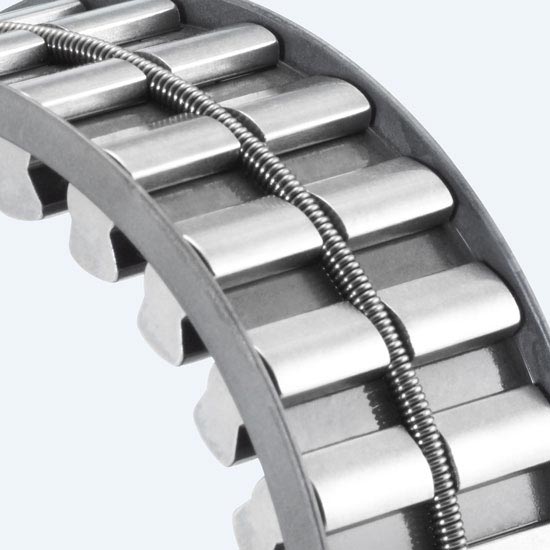

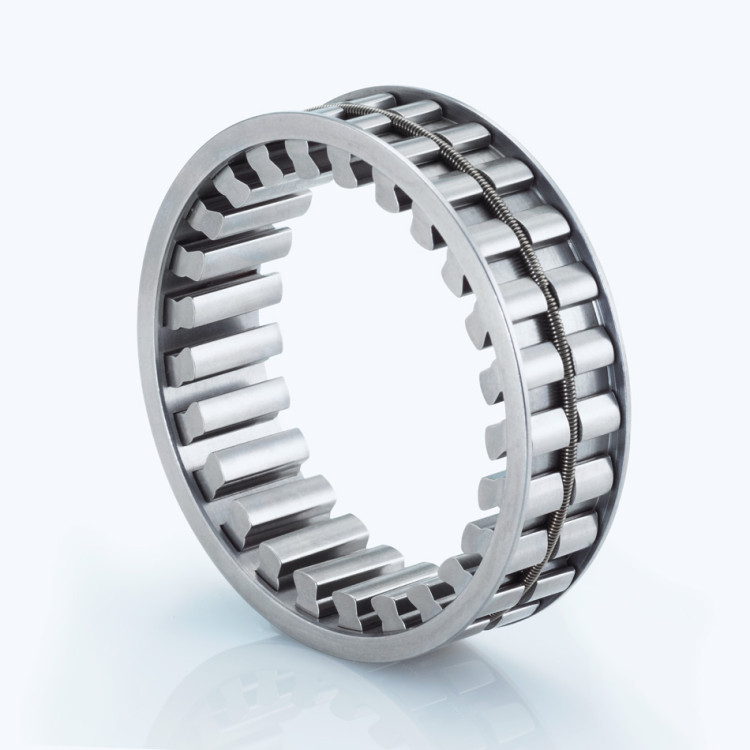

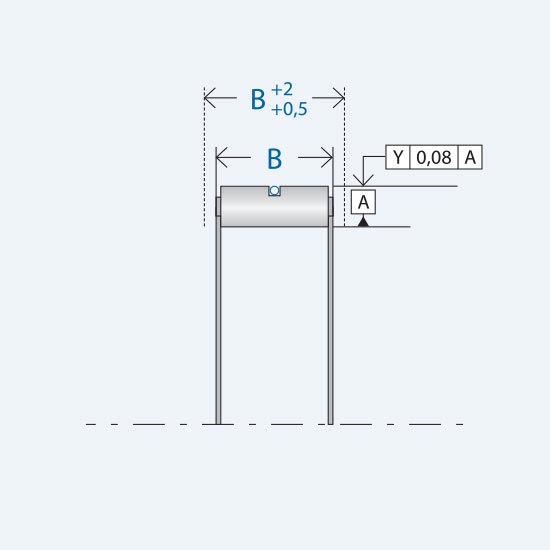

Einbauelement mit Zugfeder FE 8000 Z

Bei der Baureihe FE 8000 Z handelt es sich um Freilauf-Einbauelemente mit Zugfeder.



Kennwerte:
  • Einbaubreite: 16 / 19 / 25 mm
  • Betriebstemperatur: max. 170 °C
  • Schaltfrequenz: max. 5 Hz
  • Schmierung: Öl- oder Fettschmierung, korrosionsgeschützt geliefert, betriebsbereite Fettfüllung auf Anfrage
fe-8054-z-19
FL_Detail_FE8000

Komponenten

  • Freilauf Einbauelement

FE 8000 Z

  • Feder

Zugfeder (Z)

  • Käfig

gestanzter / gezogener Stahl

  • Klemmkörper

gehärteter Wälzlagerstahl
Startspalthöhe h0 = 8,33 mm

  • Laufringe

  • Kugellager

  • Rollenlager

  • Schmierung

  • Dichtung

ab 38,09 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 8038 Z 16
-
38.09
54.75
16
609
0.08
300527
FE 8038 Z 19
-
38.09
54.75
19
801
0.098
300528
FE 8040 Z 16
-
40
56.66
16
668
0.085
300530
FE 8040 Z 19
-
40
56.66
19
880
0.105
300531

ab 44,45 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 8044 Z 16
-
44.45
61.11
16
799
0.091
300535
FE 8044 Z 19
-
44.45
61.11
19
1052
0.112
300536
FE 8044 Z 25
-
44.45
61.11
25
1400
0.112
307403

ab 50,00 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 8050 Z 16
-
50
66.66
16
942
0.1
306637
FE 8050 Z 19
-
50
66.66
19
1237
0.123
306638
FE 8054 Z 16
-
54.76
71.42
16
1080
0.107
300541
FE 8054 Z 19
-
54.76
71.42
19
1424
0.129
300542
FE 8054 Z 25
-
54.76
71.42
25
2015
0.174
300543

ab 60,00 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 8060 Z 16
-
60
76.66
16
1243
0.113
306639
FE 8060 Z 19
-
60
76.66
19
1560
0.141
306640
FE 8060 Z 25
-
60
76.66
25
2111
0.188
306641

ab 72,21 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 8072 Z 16
-
72.21
88.87
16
1740
0.139
300548
FE 8072 Z 19
-
72.21
88.87
19
2145
0.164
300549
FE 8072 Z 25
-
72.21
88.87
25
2918
0.222
300550

ab 80,00 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 8080 Z 16
-
80
96.66
16
1848
0.141
306642
FE 8080 Z 19
-
80
96.66
19
2278
0.176
306643
FE 8080 Z 25
-
80
96.66
25
3101
0.235
306644
FE 8083 Z 25
-
83.34
100
25
3640
0.25
300553

ab 100,00 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 8100 Z 16
-
100
116.66
16
2632
0.188
306645
FE 8100 Z 19
-
100
116.66
19
3303
0.228
306646
FE 8100 Z 25
-
100
116.66
25
4535
0.306
306647

ab 103,23 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 8103 Z 16
-
103.23
119.89
16
2887
0.185
300556
FE 8103 Z 19
-
103.23
119.89
19
3582
0.223
300557
FE 8103 Z 25
-
103.23
119.89
25
4920
0.301
300558

ab 123,34 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FES 8123 Z 25
-
123.34
140
25
6600
0.367
300561
FE 8123 Z 25
-
123.88
140.54
25
6604
0.367
300559
FE 8126 Z 25
-
126.22
142.88
25
6744
0.38
300562
FE 8140 Z 25
-
140
156.66
25
7388
0.4
300565

ab 150,00 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Datenblätter
CAD-Dateien
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FE 8150 Z 25
-
150
166.66
25
8272
0.4
300567
FE 8160 Z 25
-
160
176.66
25
9096
0.45
306344
FE 8180 Z 25
-
180
196.66
25
10463
0.644
306274
FE 8220 Z25
220
236.66
25
14060
0.644
306148
FE 8220 Z 25
-
220
236.66
25
14060
0.644
306148

Spezifische Montagehinweise für Einbauelemente

Montagehinweise für die Baureihen FE 400 Z, FE 400 M, FE 400 Z2, FE 8000 Z

  • Einbautoleranzen

Welle h5; Nabe H6



  • Innenring/Welle

Stahl, HRC 60+4 (HV 700+100); Eht ≥ 1,3 mm; Rz ≤ 2,5 μm



  • Außenring/Nabe

Stahl, HRC 60+4 (HV 700+100); Eht ≥ 1,3 mm; Rz ≤ 2,5 μm



  • Anlaufbegrenzungen

Beidseitige Anlaufbegrenzungen erforderlich.



  • Anschlussteile

Härten und Schleifen der Anschlussteile erforderlich. Angefaste Wellen und Naben erleichtern die Montage.



  • Lagerung

Freilauf-Einbauelemente sind nicht selbstzentrierend. Für die Definition des Spalts zwischen den Anschlussteilen (Innen- und Außenring) ist eine Lagerung erforderlich.

FL_Montage_FE_FE400Z_550x550

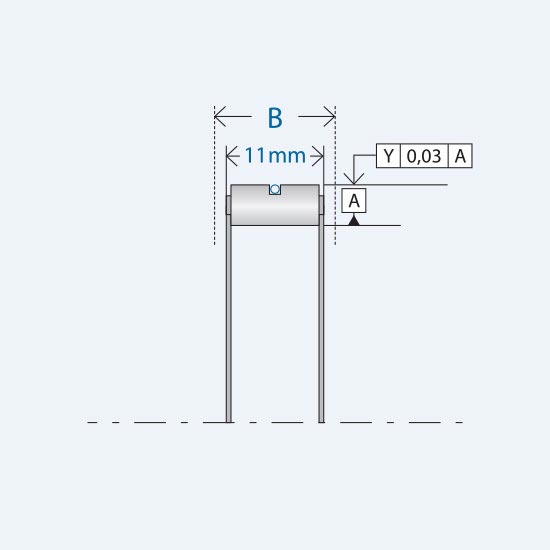

Baureihen FE 400 Z, FE 400 M, FE 400 Z2
FL_Montage_FE_FE400Z_2_550x550
FL_Montage_FE_FE8000Z_1_550x550
Baureihe FE 8000 Z
FL_Montage_FE_FE8000Z_2_550x550
