Lagerung

Die Verwendung hochwertiger Bauteile ist Grundlage für hervorragende Leistungswerte und eine lange Lebensdauer von GMN Produkten.

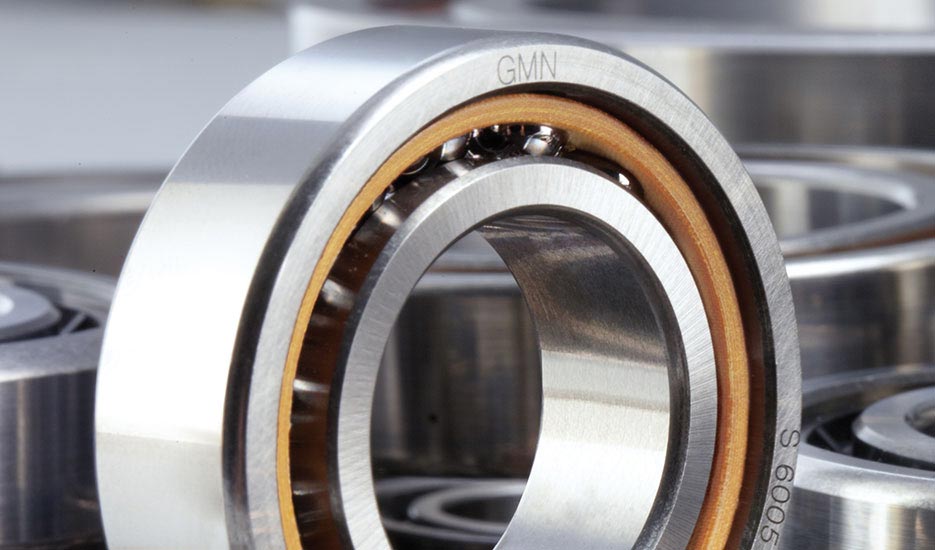

GMN Hochpräzisions­kugellager

Unsere Hochpräzisionskugellager werden in den Genauigkeitsklassen P4/ABEC7 sowie P2/ABEC 9 gefertigt. Die hausinternen Präzisionsklassen HG (Hochgenau) und UP (Ultrapräzision) setzen mit noch geringeren Maßtoleranzen Maßstäbe bezüglich höchster Genauigkeit.



Sp_KH_La_HochKugellager_2

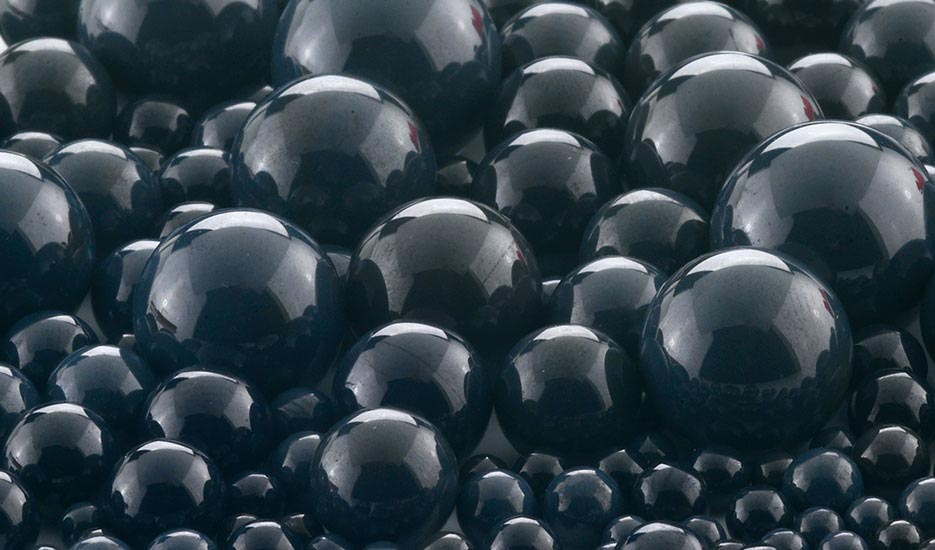

GMN Hybridkugellager

Hybridkugellager zeichnen sich durch die Materialkombination von Wälzlagerstahl (Innen- und Außenringe) und Keramik (Kugeln) aus.

Die materialbedingten Eigenschaften von Keramikkugeln führen im Vergleich zu Kugellagern mit Stahlkugeln insbesondere unter kritischen Bedingungen zu deutlichen Leistungssteigerungen im Maschinenbetrieb.

Werkstoff

  • Keramik: Siliziumnitrid Si3N4

Materialeigenschaften

  • Geringe Affinität zu 100Cr6
  • Niedriger Reibungskoeffizient
  • Geringe Wärmeleitfähigkeit
  • Korrosionsbeständigkeit
  • Kein Magnetismus
  • Elektrisch isolierend
Sp_KH_La_Hybrid-Kugeln_935x550

Vorteile

  • Längere Gebrauchsdauer

Hybridkugellager erreichen aufgrund ihrer charakteristischen Materialeigenschaften mehr als die zweifache Lebensdauer von Stahlkugellagern. Maschinenlaufzeiten werden deutlich erhöht.

  • Höhere Drehzahlen

Durch ihre tribologischen Eigenschaften und geringere Massenkräfte lassen sich – im Vergleich zu Kugellagern mit Stahlkugeln – Drehzahlsteigerungen von bis zu 30% erzielen.


Sp_KH_La_Grafik-Eigenschaften

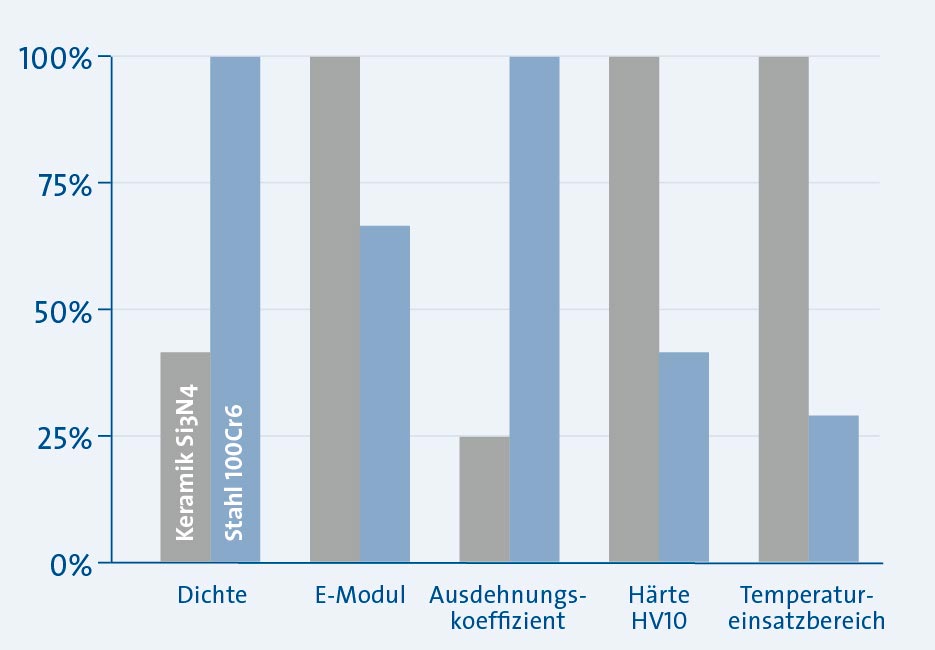

Eigenschaften von Keramik (Siliziumnitrid) Si3N4 und Wälzlagerstahl (Chromstahl) 100Cr6

  • Kostengünstigere Schmierung

Die maximale Drehzahl für Fett- und Ölschmierung wird gesteigert. Somit kann häufig Fettschmierung statt kostenintensiver Ölschmierung verwendet werden.

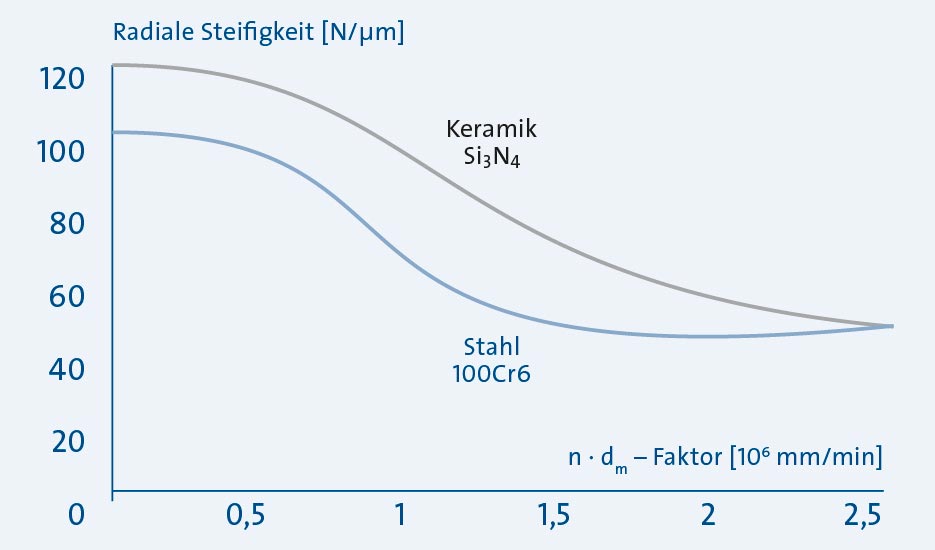

  • Höhere Steifigkeit

Durch ihre Materialeigenschaften verbessern sich radiale und axiale Steifigkeit. Die Vorteile: eine erhöhte Genauigkeit und Verlagerung der kritischen Eigenfrequenzen.

Sp_KH_La_Grafik-Steifigkeit

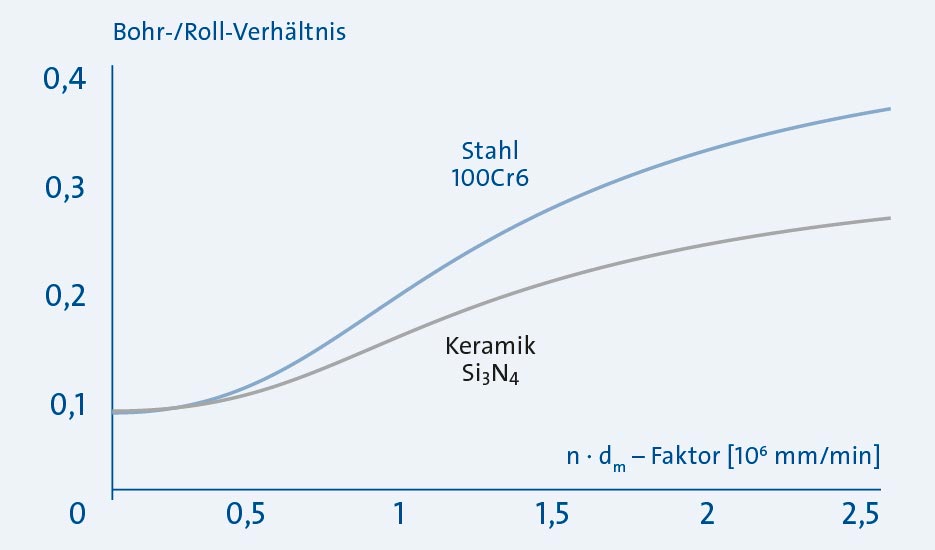

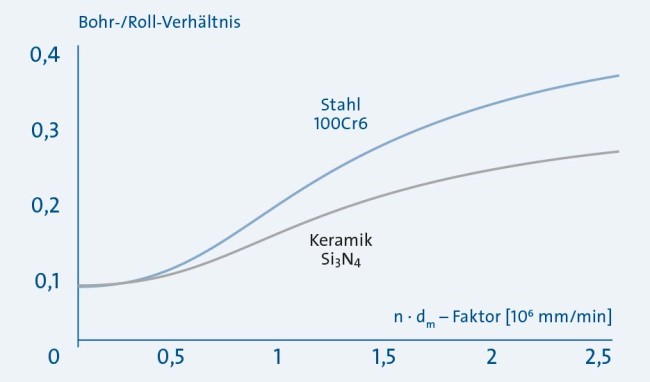

  • Höhere Bearbeitungsgenauigkeit

Höhere Lagersteifigkeit, reduzierte Wärmeausdehnung und geringere Schwingungsanregung ermöglichen maximale Bearbeitungsgenauigkeit.

Sp_KH_La_Grafik-Bohr+RollVerh
