Extrem hohe Drehzahlen

Herkömmliche berührende Dichtungen sind für Anwendungen in hohen Drehzahlbereichen nicht geeignet. Berührungslose Dichtungen schützen die empfindliche Lagerung leistungsfähiger Spindeln zuverlässig vor eindringenden Medien wie Kühlflüssigkeit und feinen Spänen und bieten insbesondere für den Betrieb mit hohen Umfangsgeschwindigkeiten eine technisch und wirtschaftlich optimale Lösung.

DI_AG_HD_Einleitung_822x550

Anwendungsbeispiele

DI_AG_HD_Spindellager

Spindellager

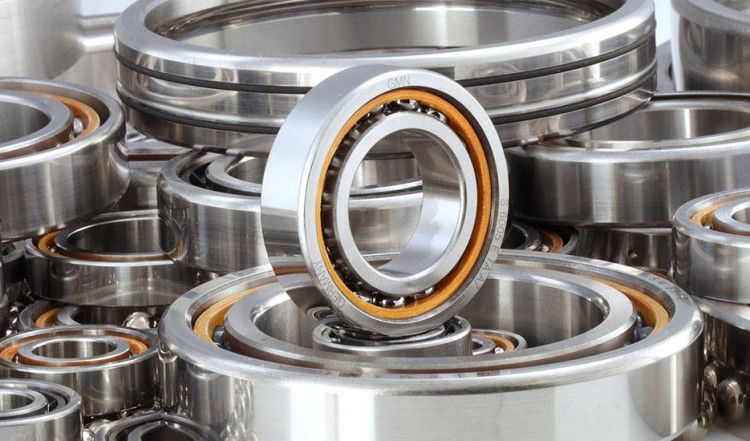

Die CF-Dichtung wird aus gehärtetem Stahl hergestellt und beidseitig plangeschliffen. Damit kann die Dichtung direkt am Spindellager montiert werden – die Lagervorspannkraft wird über die Dichtung direkt auf das Spindellager übertragen.

Fräs- und Schleifspindeln

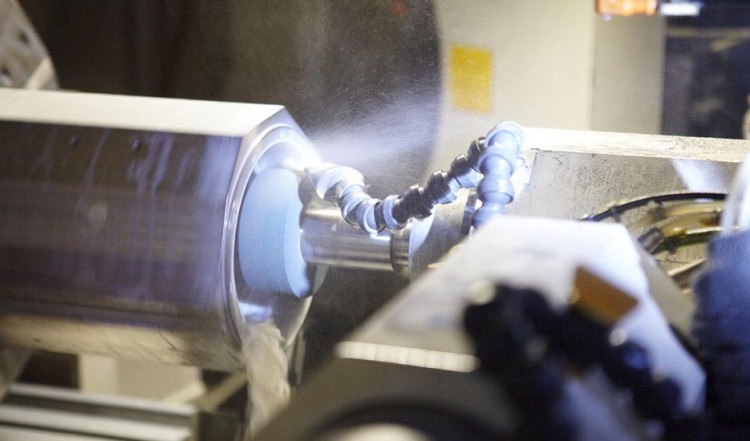

Fräs- und insbesondere Schleifspindeln, wie z.B. bei der Bearbeitung der Gehäuseschalen für Smartphones, zeichnen sich im Allgemeinen durch hohe Drehzahlen aus, bei denen eine herkömmliche berührende Dichtung oftmals wegen zu hohem Verschleiß und starker Wärmeentwicklung nicht mehr eingesetzt werden kann.

Die CF-Dichtung ist für diesen Einsatzfall konzipiert und bietet durch die direkte Montage am Spindellager und die geringe Baubreite eine kompakte und zuverlässige Lösung.

DI_AG_HD_Schleifen
DI_AG_HD_Mikro_935x550

Mikrozerspanung

In der Leiterplatten-Bohrindustrie kommen Präzisions-Werkzeugmaschinen mit sogenannten Luftlagerspindeln zum Einsatz. Luftlagerspindeln sind direkt angetriebene Wellen mit Werkzeugschnittstelle, die durch einen Luftspalt gelagert sind.

Durch die berührungslose Lagerung lassen sich sehr hohe Drehzahlen erreichen, was in der Mikrozerspanung aufgrund der geringen Werkzeuggröße und der damit verbundenen hohen Schnittgeschwindigkeit wichtig ist.

Die Abdichtung von Luftlagerspindeln erfolgt berührungslos. Insbesondere unsere Labyrinthdichtungen der Bauform L/M bieten hier durch die geringe Bauhöhe eine kompakte und leistungsfähige Lösung.
