Lagersysteme

GMN entwickelt und fertigt neben Sonderlagern einbaufertige, komplexe Lagersysteme. Durch Vergabe des gesamten Lagerprojektes kann sich der Kunde auf seine eigentliche Kernkompetenz konzentrieren.

Lagersysteme_Modul30a_822x550

Lösungen für präzise Lagereinheiten

Wo Einzellager keine Lösung mehr darstellen, können Lagersysteme der Schlüssel zu Ihrem Erfolg sein. Dabei macht es keinen Unterschied, ob Ihre Anwendung beispielsweise mit einer hochpräzisen Optik ausgestattet ist oder unter extremen Umgebungsbedingungen läuft. Lagersysteme verleihen Ihrem Produkt ein Alleinstellungsmerkmal und können im Baukastenprinzip zu wirtschaftlicher Variantenvielfalt reifen. Individuelle Anforderungen hinsichtlich Schmierung, eingesetzter Materialien, benötigter Baugrößen und erforderlicher Präzision werden dabei berücksichtigt.

Die Herausforderungen an Lagersysteme:
  • Alle Komponenten müssen bezüglich Qualität und Beschaffenheit den technischen Anforderungen genügen
  • Materialauswahl, Lagerdesign, Bearbeitung sowie Reinigung und Montage müssen sorgfältig aufeinander abgestimmt werden
  • Geeignete Auswahl der Schmierstoffe für höchstmögliche Lebensdauer des Lagersystems
  • Kostenoptimierung durch angepasste Fertigungsqualität an die Forderungen unserer Kunden
Wesentliche Performancekriterien sind:
  • Funktionalität des Systems
  • Auswahl für die Anwendung geeigneter Werkstoffe
  • Sauberkeit der Komponenten; dadurch hohe Reinheit des Lagersystems und Vermeidung von Kontamination, z. B. bei optischen Anwendungen
  • Schwingungs- und reibungsarmer Lauf
  • Perfekte Adaption des Systems an die Anschlussstelle

Engineering und Fertigung aus einer Hand

Oft liegt der Erfolg eines Produktes im Zusammenspiel vieler Details, die weit über die Auslegung eines Kugellagers hinausgehen. Am Ende muss alles perfekt passen. So werden Wellensitze, Gehäusepassungen und interne Anstellkräfte für die jeweilige Anwendungssituation optimiert und der eingesetzte Schmierstoff darf in Verbindung mit der gegebenen Arbeitsumgebung keine negativen Begleiterscheinungen zeigen. Wir bieten:



Engineering:
  • Erfahrung in der Auslegung von Lagerungen/Spindeln
  • Konstruktive Umsetzung der Konzepte
  • Ausarbeitung von Tribologiekonzepten
  • Know-how aus den verschiedensten Anwendungsfeldern
Fertigung/Beschaffung:
  • Feingewuchtete Bauteile/Einheit
  • Geeignete Lieferanten für Spezialanforderungen
  • Geeignete Prüfmittel zur Sicherstellung der Qualität
  • Präzisionsbearbeitung als Kernkompetenz im Haus
  • Hochgenaue Komponenten
Montage:
  • Erfahrung im Handling anspruchsvoller Systeme
  • Höchste Sauberkeit bei hohen Anforderungen an die Reinheit des Lagersystems

Anwendungsbeispiele

KL_LS_BSP1_935x550

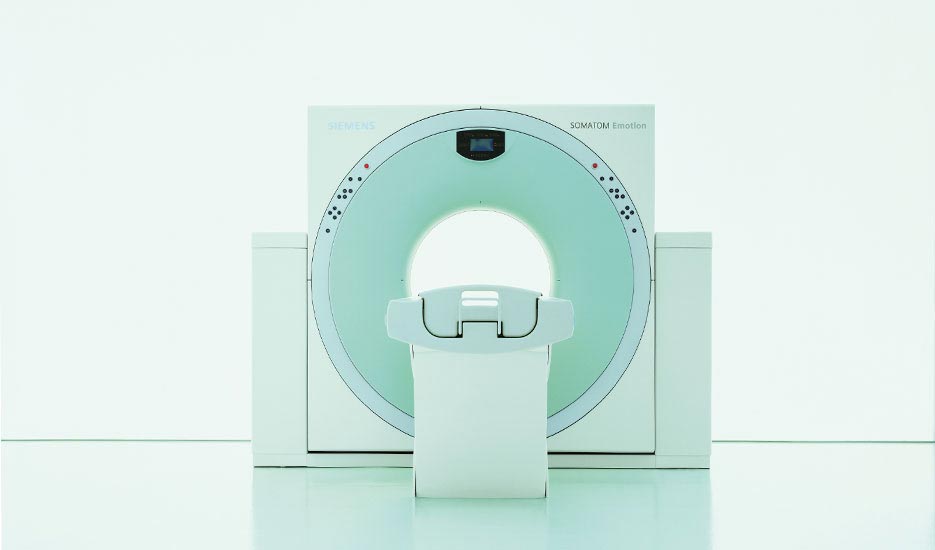

Lagersysteme für Mammographie und Computertomographie

Allgemeine Merkmale:
  • Einschub- bzw. Komplettlagersysteme
  • Temperaturkompensierte bzw. federvorgespannte Auslegung
  • Vollkugelige Lager
  • Drehzahlen bis 200 Hz
  • Systeme mit Wärmebremsen
Mammographie:
  • Temperaturen bis ca. 400 °C
  • Kugeln Pb-beschichtet
  • Laufgeräusch < 52 dB
Computertomographie:
  • Temperaturen bis ca. 550 °C
  • Kugeln Ag-beschichtet
  • Fliehkräfte bis 16 g
  • Laufgeräusch < 55 dB

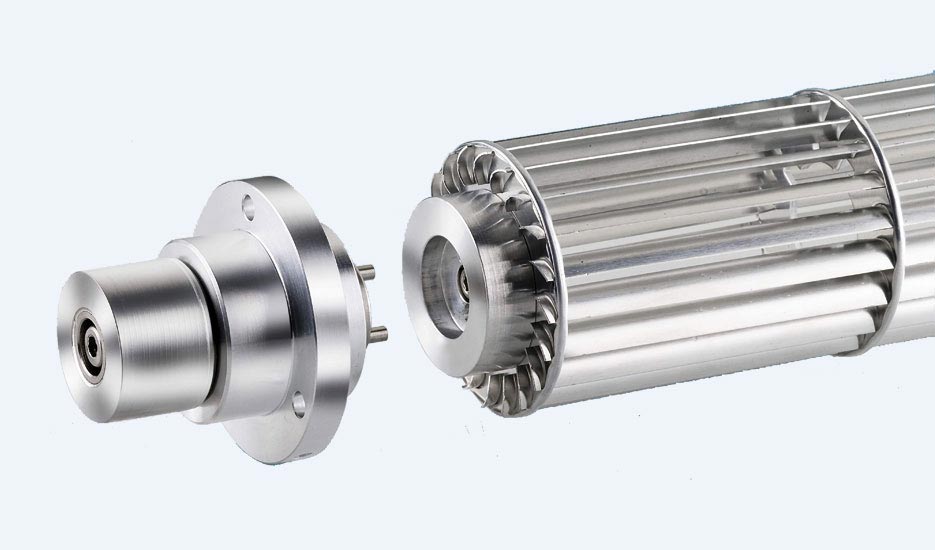

Excimer Laser – Lüfterwalzenlager

  • Einsatz von Edelstählen und hochwertigen Aluminiumlegierungen
  • Magnetkupplung, spezielle Lüfterwalzenkupplung
  • Feingewuchtete Bauteile/Einheit
  • Hochgenaue Komponenten
  • Auf Medien und Tribotechnik angepasste Schmiermittel
  • Reinigung im Plasma sowie Vakuumverpacken
  • Baukastenprinzip zur wirtschaftlichen Variantengestaltung
KL_LS_BSP2_935x550
KL_Lagersysteme_OptischeAnwendung_935x550px

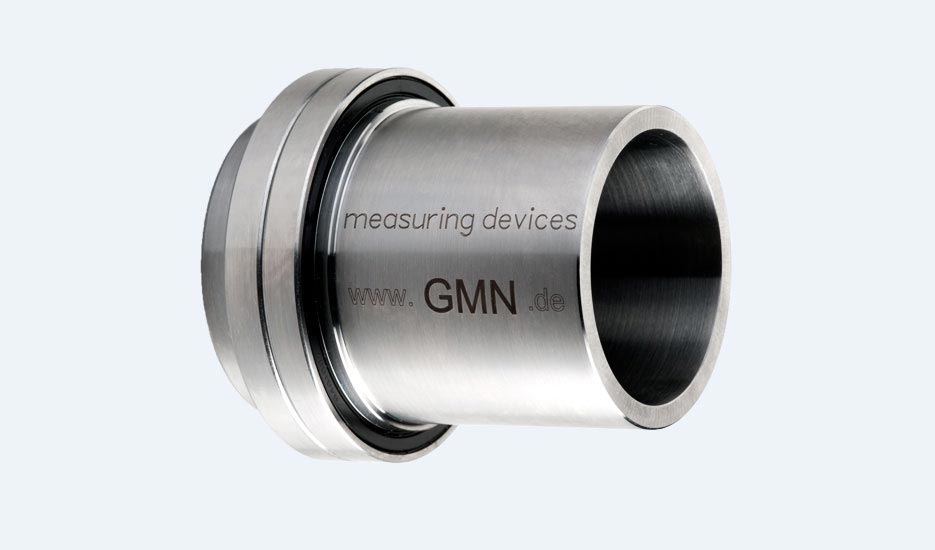

Lagersysteme für optische Anwendungen

  • Wellen mit Lagerung unter Fest- oder Federvorspannung
  • Kundenspezifische Bauformen und Außengeometrien, z. B. Flanschlager, Lager in Überbreite etc.
  • Lagersysteme mit Laufbahnen auf der Welle
  • Lagereinheiten aus Gehäuse, Lagerung und Welle

Nutzen Sie unsere Erfahrung und profitieren Sie durch:

  • Reduzierung von Entwicklungszeit und -kosten
  • Einen Systempartner für Engineering, Fertigung und After Sales
  • Vereinfachung Ihrer Logistik durch Lieferung kompletter Baugruppen
