Klemmkörper

Die geringe Baugröße sowie die hochpräzise gefertigte Geometrie der integrierten Klemmkörper realisieren hervorragende Leistungseigenschaften.

Klemmwinkel und Klemmkurve

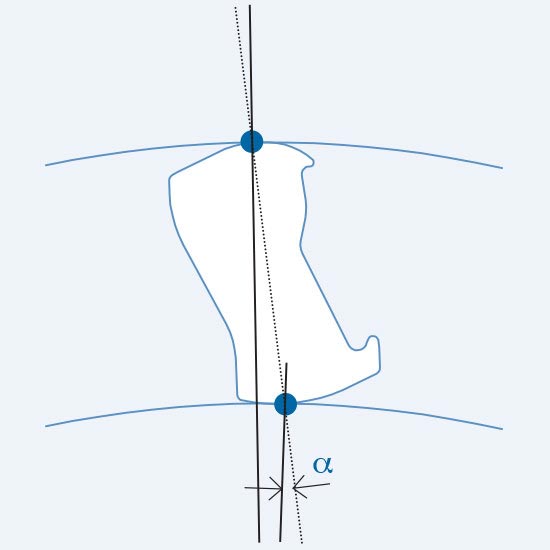

Die Kontaktflächen an den Klemmkurven schließen im Linienkontakt einen definierten Klemmwinkel α mit den rotationssymmetrischen Anschlussteilen ein.

Entlang der Klemmkurve muss das Funktionskriterium des Klemmkörperfreilaufs
erfüllt sein:

μ > tan α

μ = Haftreibungszahl
α = Klemmwinkel

Ist der Tangens des Klemmwinkels kleiner als die Haftreibungszahl μ, befinden sich die Klemmkörper mit den Anschlussteilen bei Lastaufnahme im Haftreibungskontakt.

FL_EN_Klemmwinkel_550
Klemmwinkel
Blindbild_2x550

Werkstoff:

Wälzlagerstahl 100 Cr6 (Werkstoffnummer: 1.3505)
Härte: HRC = 60+4 (HV = 700+100)

Anschlussteile:

Die Geometrie der Klemmkurve ist für Anschlussteile aus Stahl ausgelegt – Laufbahnen aus anderen Werkstoffen sind nicht zulässig.

Klemmkörper Serie 400

Die geringe Baugröße ermöglicht eine hohe Klemmkörpereinbaudichte und damit maximale Leistungsfähigkeit auf geringstem Bauraum. Die minimale Massenträgheit der Klemmkörper ermöglicht darüber hinaus extrem hohe Schaltfrequenzen bis zu 60 Hz.

  • Bauhöhe (radial) in Leerlaufposition: 4 mm
  • Baubreiten: 5 / 8 mm (für Zugfeder), 8 mm (für Mäanderfeder)
  • Geometrie Klemmkurve: logarithmische Spirale
  • Klemmwinkel: konstant
  • Profil: abhebend
FL_KO_KLKO_3_550x550

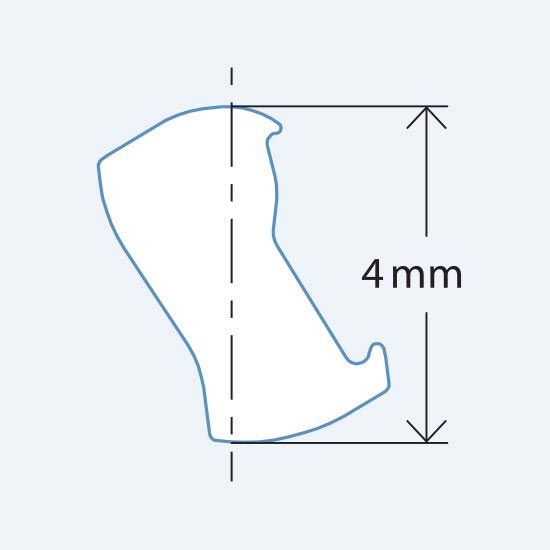

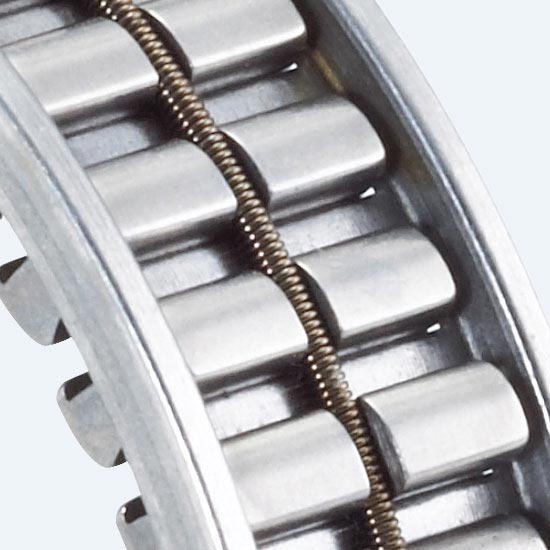

Serie 400 mit Bauhöhe 4 mm
FL_KO_KLKO_2_550x550

Klemmkörper Serie 8000

Der leicht ansteigende Klemmwinkelverlauf unterstützt die Aufnahme maximaler Drehmomente. Das andrückende Profil sichert den Kontakt zwischen Klemmkörpern und Laufringen auch bei hohen Drehzahlen und sorgt für zuverlässige Schaltsicherheit.

  • Bauhöhe (radial) in Leerlaufposition: 8,33 mm
  • Baubreiten: 13 / 16 / 22 mm (für Zugfeder)
  • Geometrie Klemmkurve: Kreisbögen
  • Klemmwinkel: ansteigend
  • Profil: andrückend
FL_KO_KLKO_5_550x550

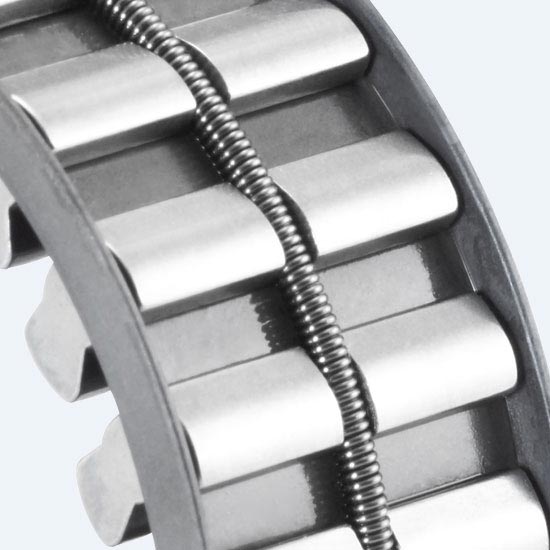

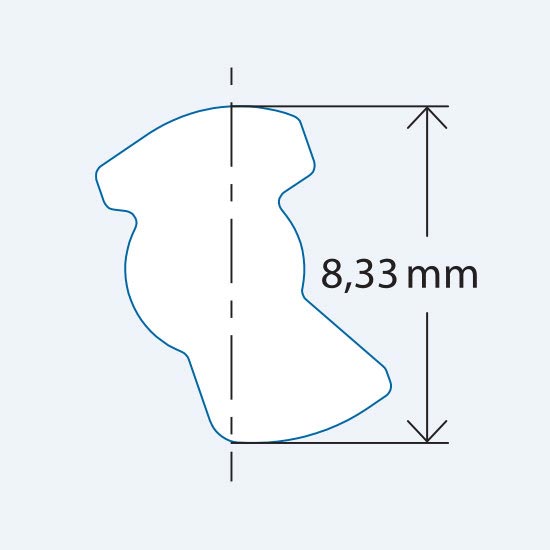

Serie 8000 mit Bauhöhe 8,33 mm
FL_KO_KLKO_4_550x550
