GMN Schleifdorne

GMN Schleifdorne für die GMN Schleifdornaufnahme

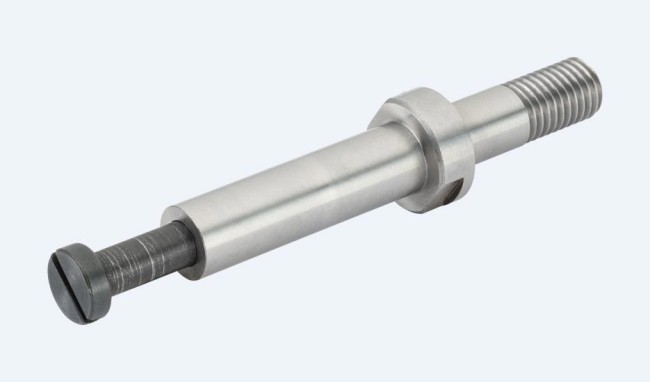

Schleifdorne

GMN fertigt Schleifdorne mit hoher Rund- und Planflächengenauigkeit für nahezu alle lieferbaren GMN-Schleifdornaufnahmen.

  • GMN Schleiforne für Schnittstellen D14/23 … D36/68, Drehrichtung rechts, kurzfristig lieferbar
  • Weitere Abmessungen und Drehrichtung links auf Anfrage

Bestellbezeichnung: »Schleifdorn« [Dorn-Ø K] x [Dornlänge H] [Schnittstelle] (Beispiel: Schleifdorn 16 x 40 D16/28 PS)

SP_ZU_SC_SC_935x550

SP_ZU_SC_Schleifdornaufnahme_734x1608
SP_ZU_SC_Schleifdornaufnahme_20_1530x1608 SP_ZU_SC_Schleifdornaufnahme_2mobile_650x1608
Blindfeld_734x1

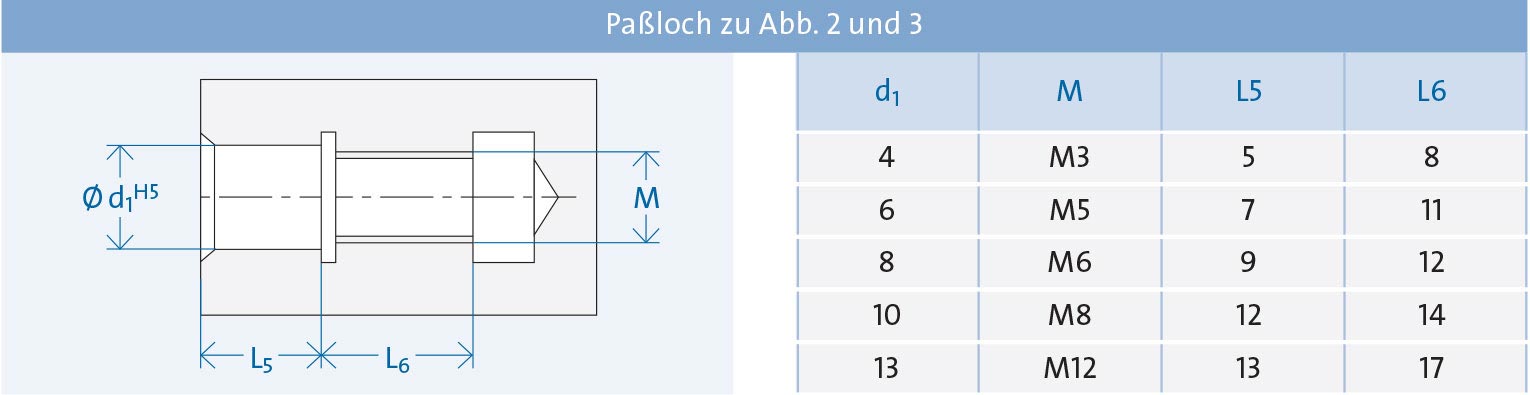

Passloch zu Abb. 2 und 3
SP_ZU_SC_Schleifdornaufnahme_3_1530x395 SP_ZU_SC_Schleifdornaufnahme_3mobile_1161x395

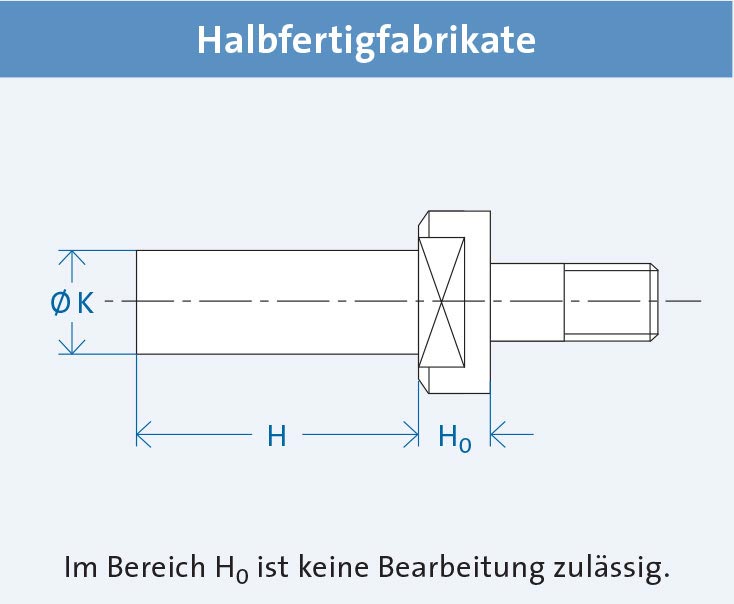

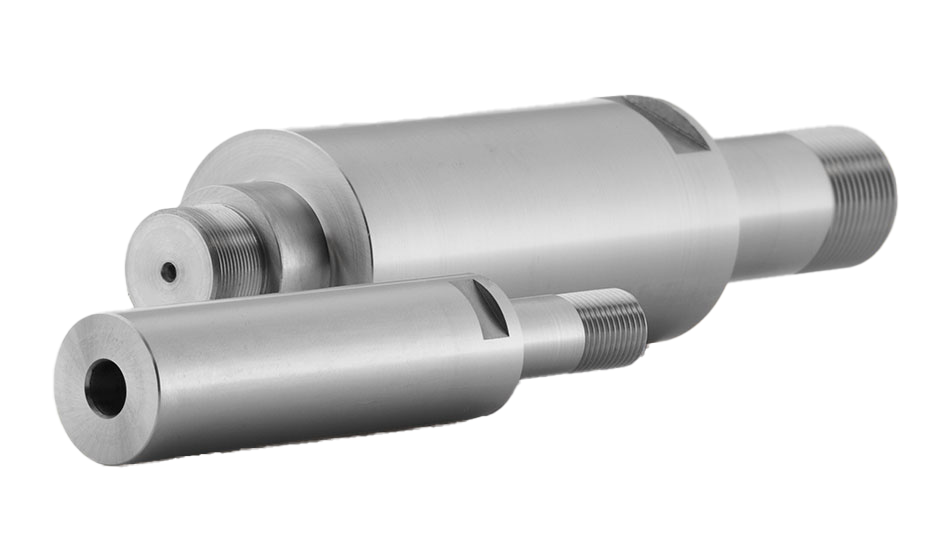

Halbfertigfabrikate

GMN Halbfertigfabrikate ermöglichen die individuelle Anpassung der Werkzeugaufnahme für beliebige Anschlüsse.

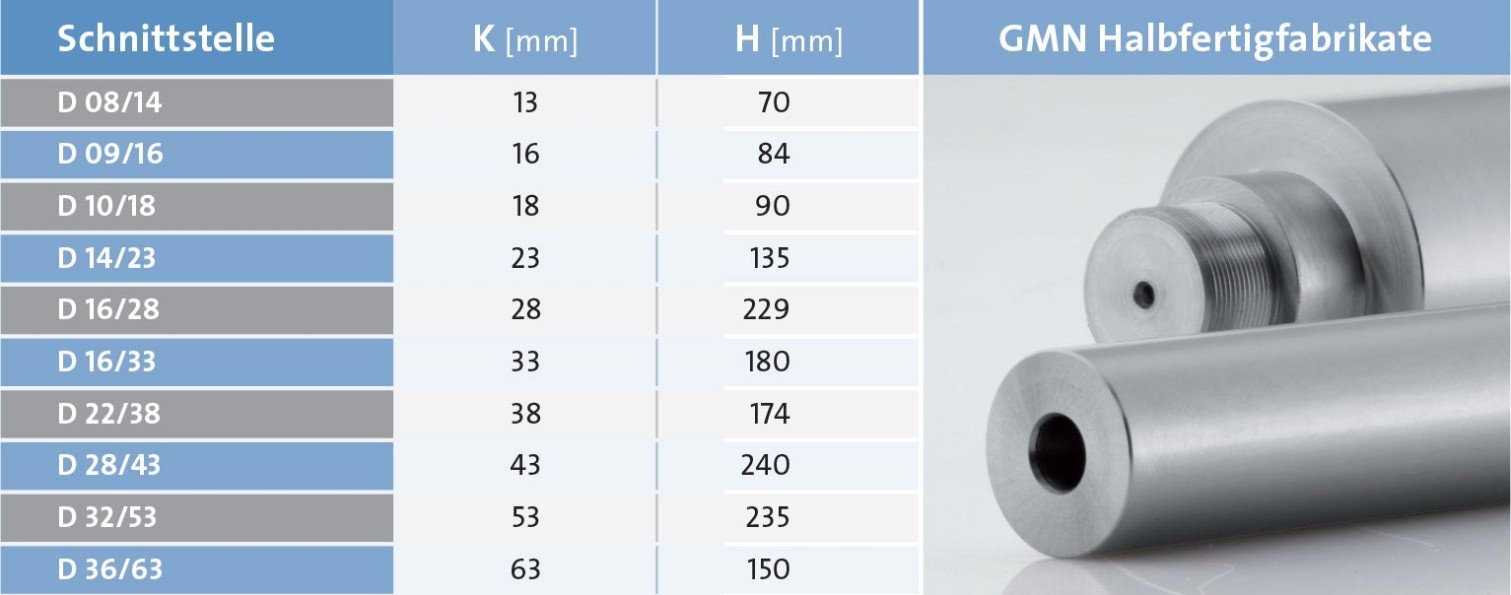

  • GMN Halbfertigfabrikate für Schnittstellen D08/14 … D36/63, Drehrichtung rechts, kurzfristig lieferbar
  • Weitere Abmessungen und Drehrichtung links auf Anfrage

Bestellbezeichnung: »Halbfertigfabrikat« [Dorn-Ø K] x [Dornlänge H] [Schnittstelle] (Beispiel: Halbfertigfabrikat 34 x 180 D16/33)

SP_Zubhör_Teaser_Schleifdorne_935x550

SP_ZU_SC_Halbfertig_1_734x604
SP_ZU_SC_Halbfertig_2_1530x604 SP_ZU_SC_Halbfertig_2mobile_932x604

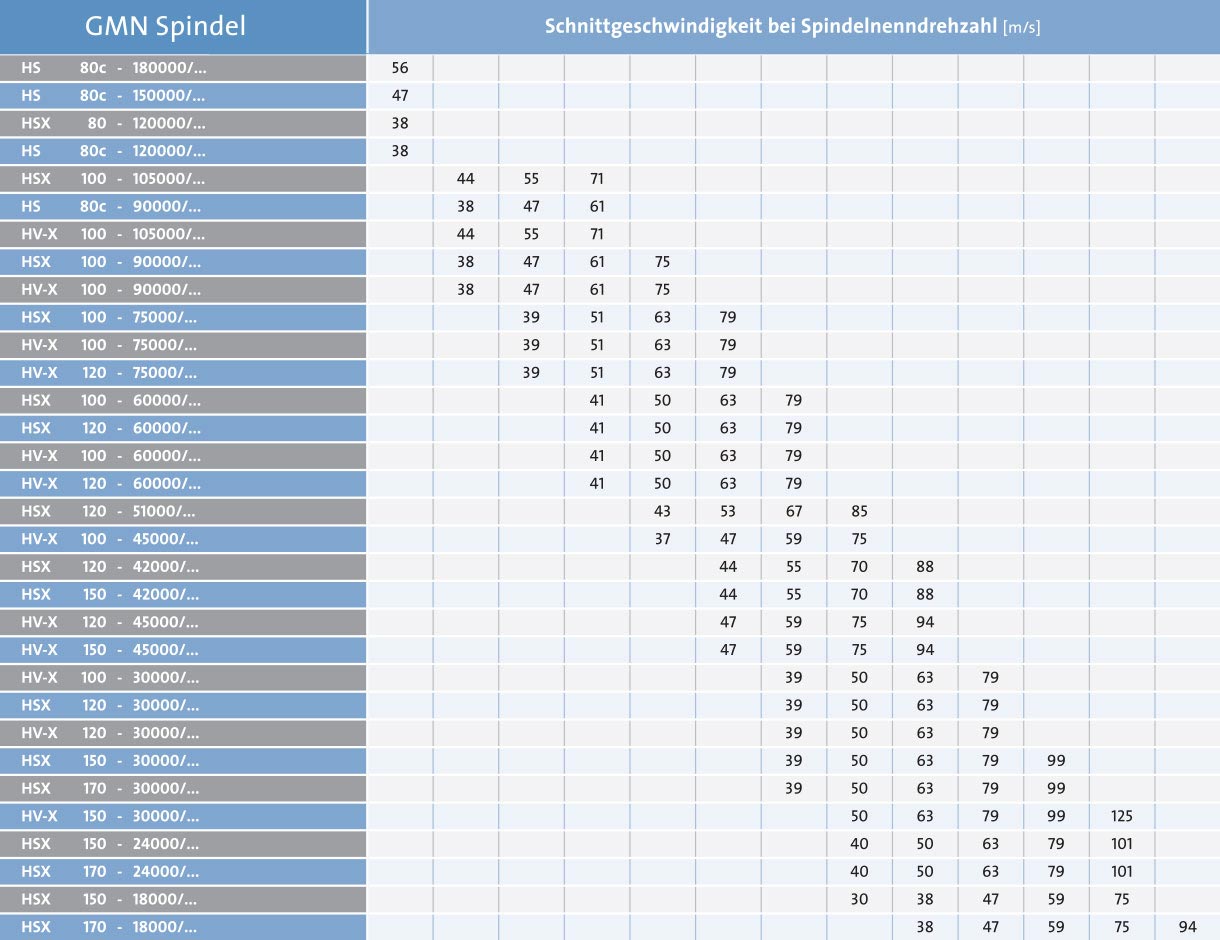

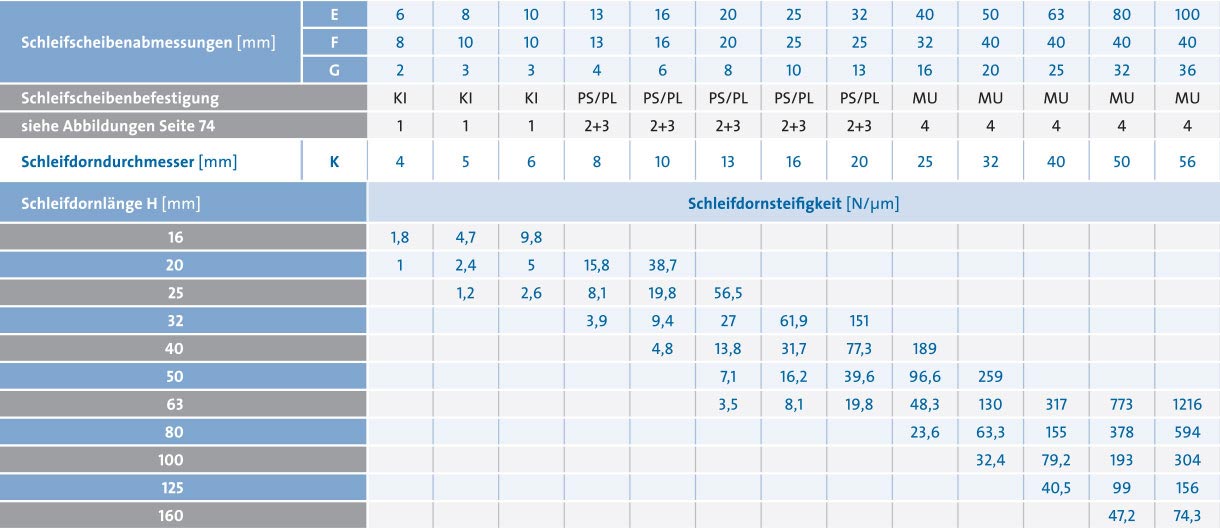

Spindel-/ Schleifdornauswahl für GMN Schleifdornaufnahme

SP_ZU_SC_Nenndrehzahl_1220x940
SP_ZU_SC_Nenndrehzahl_1220x529

GMN Schleifdorne für HSK-Schnittstelle

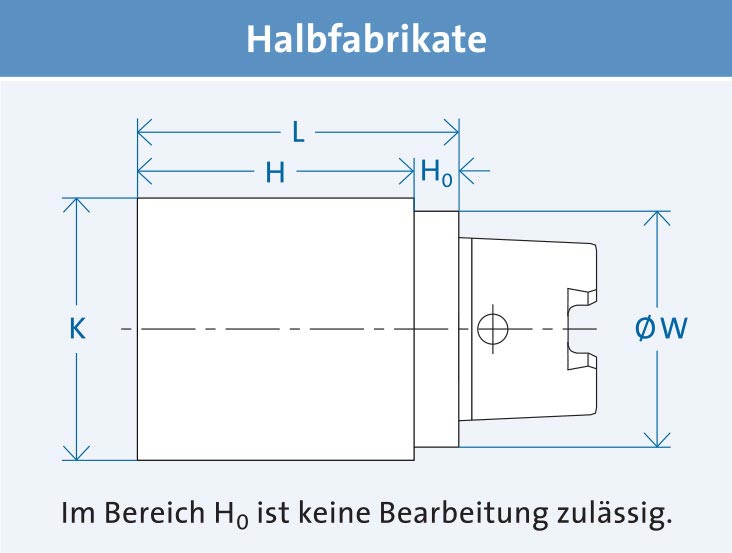

Halbfertigfabrikate

GMN Halbfertigfabrikate ermöglichen die individuelle Anpassung der Werkzeugaufnahme für beliebige Anschlüsse.

  • GMN Halbfertigfabrikate für Schnittstellen HSK-C25 … HSK-C100 nach DIN 69893-1 kurzfristig lieferbar
  • Weitere Abmessungen auf Anfrage erhältlich

Bestellbezeichnung: »Halbfertigfabrikat« [Dorn-Ø K] x [Dornlänge H] [Schnittstelle] (Beispiel: Halbfertigfabrikat 81 x 186 HSK-C63)

SP_ZU_SC_HKS_Halbfabrikate_732x533
SP_ZU_SC_HKS_Halbfabrikate_2_1534x533 SP_ZU_SC_HKS_Halbfabrikate_2_1534x533
