Einbauelemente mit integrierter Lagerung

Die Baureihe FER 400 wurde speziell für den Einsatz in Fahrradanwendungen entwickelt. Der Freilauf besitzt bereits ein integriertes Rollenlager und ermöglicht so platzsparende Konstruktionslösungen.

Fahrradfahrer_Produktseite_Bild-1

Einbauelemente mit integrierter Lagerung FER 400

Kundenspezifische Ausführung nach gemeinsamer Auslegung und Projektierung.



Kennwerte:
  • Klemmkörperprofil: Standard Z bzw. BZ mit integriertem Überlastschutz
  • Klemmkörperhöhe: 4 mm
  • Rollentoleranz: nach Kundenwunsch
  • Wellendurchmesser: von d = 20…60 mm
  • Einbaubreite: B = 9…17 mm
  • Betriebstemperatur: max. 140 °C
  • Schaltfrequenz: max. 5 Hz
  • Schmierung: Öl- oder Fettschmierung, korrosionsgeschützt geliefert

Für die Serienproduktion wird ein Kunststoff-Spritzgusswerkzeug benötigt.
Die Mindestbestellmenge beträgt 5.000 Stück.

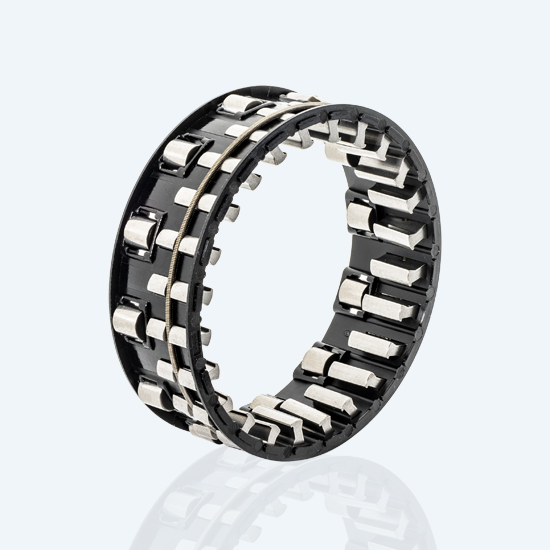

FER 400_Produktseite_Bild-1

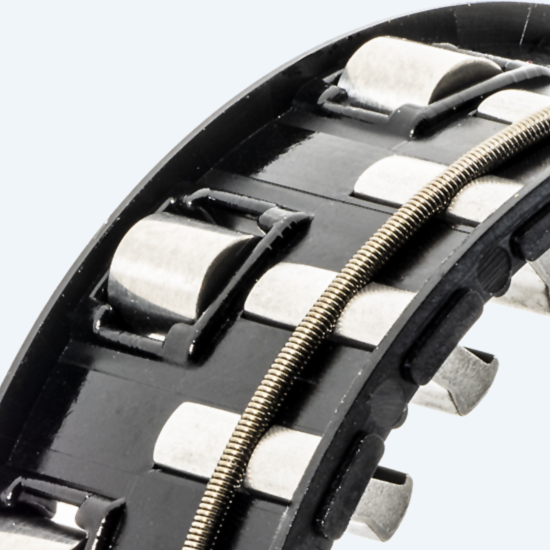

FER 400_Produktseite_Bild-2

Komponenten

  • Freilauf Einbauelement

FER 400

  • Feder

Zugfeder (Z)

  • Käfig

Kunststof  (PA)

  • Klemmkörper

gehärteter Wälzlagerstahl
Startspalthöhe h0 = 4 mm

  • Laufringe

—

  • Kugellager

—

  • Rollenlager

integriert

  • Schmierung

—

  • Dichtung

—
