Bohren → GMN Bohrspindeln
Bohrsysteme mit einzeln aufrufbaren Spindeln nutzen mehrere separat angesteuerte Bohrspindeln, damit Bohrbilder flexibel, präzise und mit kurzen Taktzeiten bearbeitet werden können.
Für verschiedenste Bohranwendungen, wie z. B. Tieflochbohren und dem Einsatz in Rundtaktmaschinen, bietet GMN eine große Auswahl an Bohrspindeln und anderer Spindellösungen, die herausragende Fertigungsergebnisse garantieren und sich je nach Kundenwunsch erweitern bzw. optimieren lassen.
Wichtige Auswahlkriterien sind Drehzahlbereich, Rundlaufgenauigkeit, axiale Belastbarkeit, Werkzeugaufnahme und die Art der Kühlmittelzuführung. Je nach Bohrprozess können Motorspindeln, fremdangetriebene Spindeln oder Ausführungen mit Hochdruck-Kühlmittelzuführung durch die Welle sinnvoll sein.
Bei einzeln aufrufbaren Spindeln ist die getrennte Ansteuerung entscheidend: Jede Bohrposition kann passend zum Werkstück, Werkzeug und Taktablauf aktiviert werden. Das unterstützt variable Bohrbilder, Mehrspindel-Bearbeitung und Anlagen, bei denen nicht jedes Werkzeug in jedem Zyklus arbeiten muss.
Für Tieflochbohren stehen Rundlauf, axiale Steifigkeit und Kühlmittelversorgung im Vordergrund. Die Seite nennt für diese Anwendung Hochdruck-Kühlmittelzuführung durch die Welle im Bereich 100 … 200 bar; bei Rundtaktmaschinen zählen zusätzlich kompakter Aufbau, Wiederholgenauigkeit und zuverlässige Integration in den Maschinenablauf.

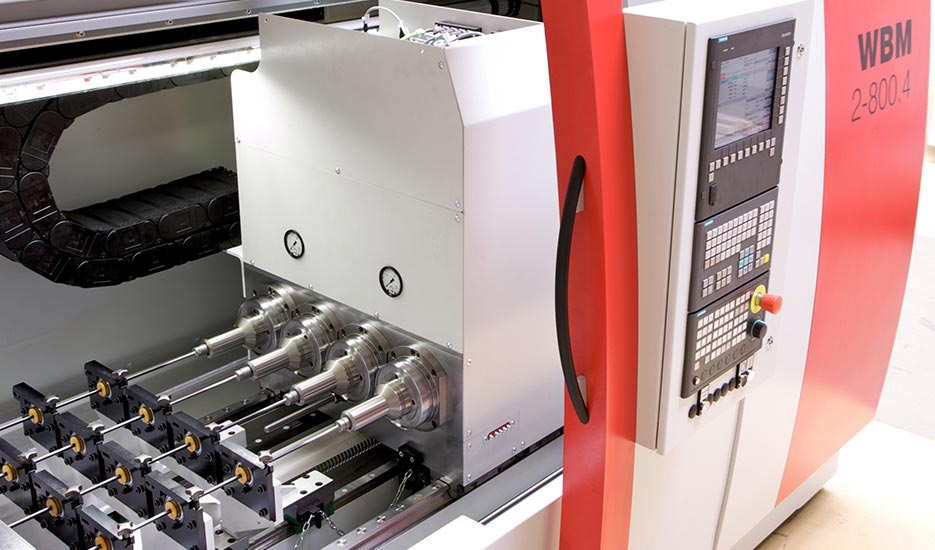

Quelle: SAMAG
Tieflochbohren
Hohe Drehzahlen, hervorragende Rundlaufgenauigkeit und hohe Belastbarkeit in axialer Richtung sowie optional mit Hochdruck-Kühlmittelzuführung durch die Welle (100 … 200 bar), sind Spindelmerkmale für diese Anwendung.
Für die Auswahl der Bohrspindel sollte die Anwendung zuerst nach Werkstück, Bohrtiefe, Werkzeugdurchmesser, Kühlmittelstrategie und gewünschter Taktzeit eingeordnet werden. Daraus ergeben sich Drehzahlbereich, Lagerung, Werkzeugaufnahme und Antriebsart.
GMN hat hier mit Produkten
wie z. B. die Typenreihen HV-P, HSP und TSE,
eingesetzt als Bohrspindeln, die optimale Lösung.

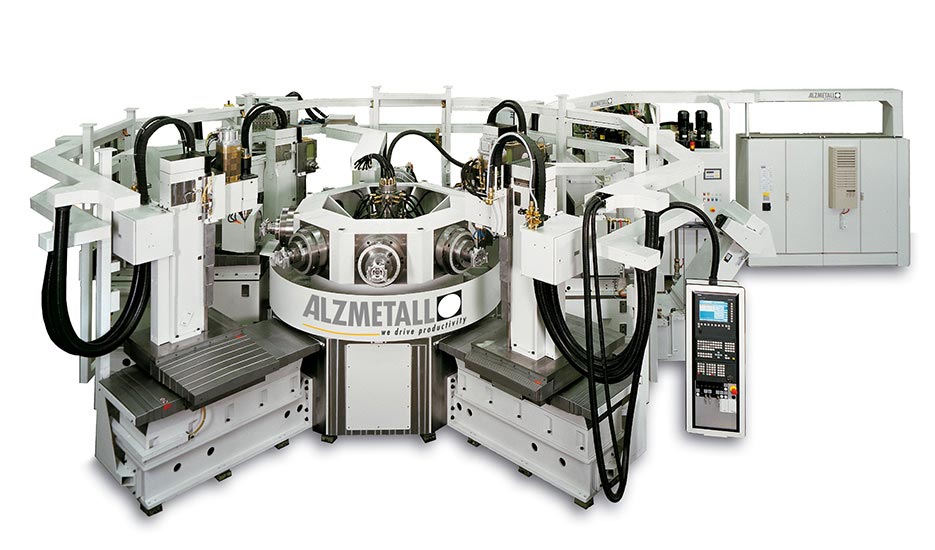

Quelle: Alzmetall
Rundtaktmaschinen
Flexibel einsetzbare Spindeln für manuellen Werkzeugwechsel, motor- oder fremdangetrieben, finden hier Verwendung,
z. B. die Typenreihen HSP, HSP..g, HV-P, TSE und TS.
Auch Ausführungen für automatischen Werkzeugwechsel,
z. B. Typenreihen HCS und HGC,
mit oder ohne Hochdruck-Drehdurchführung für Kühlmittelzuführung durch die Spindelwelle.
Je nach Einsatz- oder Anwendungsfall mit den unterschiedlichsten Werkzeugschnittstellen: HSK, Spannzangenaufnahme oder Sonderschnittstellen nach Kundenvorgabe.
