Toleranzen & Genauigkeitsklassen
Die Tabellen zeigen die wichtigsten Toleranzen und Genauigkeitsklassen für Rillen- und Spindelkugellager nach ISO 492, DIN 620 und GMN Klassen. Sie unterstützen die Auswahl von Innenring-, Außenring- und Lagerluftwerten für präzise Lagerauslegung.
Wer eine Rillenkugellager Tabelle für Maß-, Form- und Laufgenauigkeit sucht, findet hier die relevanten Vergleichswerte für Innenring, Außenring und Lagerluft. Die Angaben helfen Konstruktion und Einkauf, Toleranzklasse, Lagerluft und Genauigkeitsanforderung vor der Auslegung eindeutig einzuordnen.
Für die Auslegung ist wichtig, Tabellenwerte nicht isoliert zu betrachten. Maßtoleranz, Formtoleranz, Laufgenauigkeit und Lagerluft wirken zusammen: Sie beeinflussen Passung, Rundlauf, Geräuschverhalten, Erwärmung und die erreichbare Drehzahl im eingebauten Zustand.
Lagerluft beschreibt die mögliche Relativbewegung zwischen Innen- und Außenring ohne Messbelastung. Bei Rillenkugellagern wird zwischen radialer und axialer Lagerluft unterschieden; ohne besondere Angabe werden Rillenkugellager in CN, also mit normaler Lagerluft, gefertigt.
Jedes Hochpräzisions-Kugellager von GMN ist das Ergebnis höchster Qualitätsansprüche – von der Entwicklung bis zur Fertigung. Minimale Toleranzen der Maß-, Form- und Laufgenauigkeit ermöglichen höchste Leistungsfähigkeit und Langlebigkeit und sind anhand internationaler (ISO 492) und nationaler (DIN 620) Normen definiert. GMN Hochpräzisions-Kugellager werden in den Genauigkeitsklassen P4/ABEC 7 bis P2/ABEC 9 oder besser gefertigt.
Ergänzende Maßtabelle: Für die Suche nach Kugellager-Maßen steht zusätzlich die GMN Spindelkugellager Maßtabelle als HTML und PDF bereit.

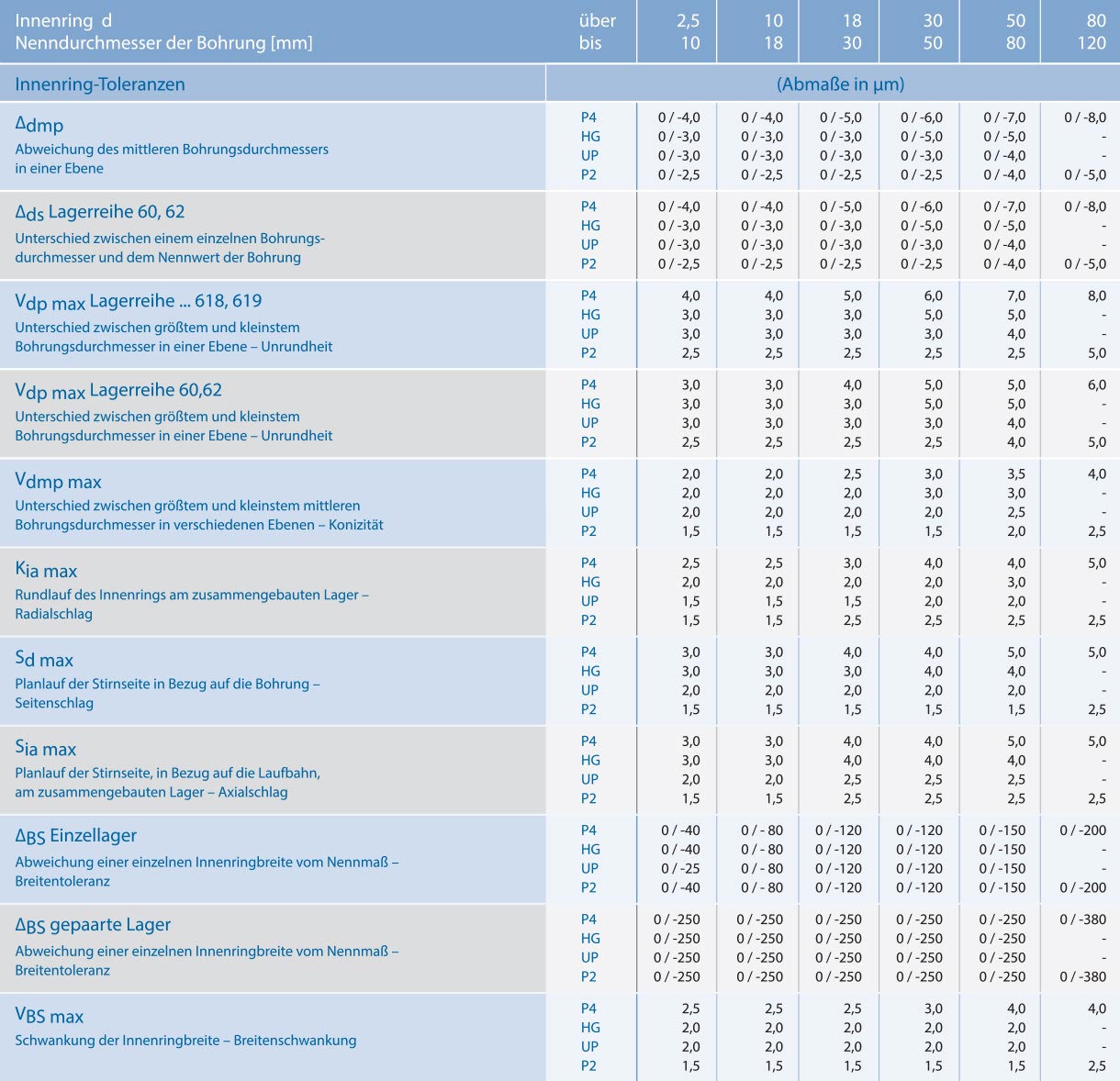

Innenring-Toleranzen
| Innenring d Nenndurchmesser der Bohrung [mm] | über 2,5 bis 10 | über 10 bis 18 | über 18 bis 30 | über 30 bis 50 | über 50 bis 80 | über 80 bis 120 | |
|---|---|---|---|---|---|---|---|
| Toleranzkennwert | Klasse | (Abmaße in µm) | |||||
| ΔdmpAbweichung des mittleren Bohrungsdurchmessers in einer Ebene | P4 | 0 / -4,0 | 0 / -4,0 | 0 / -5,0 | 0 / -6,0 | 0 / -7,0 | 0 / -8,0 |
| HG | 0 / -3,0 | 0 / -3,0 | 0 / -3,0 | 0 / -5,0 | 0 / -5,0 | – | |
| UP | 0 / -3,0 | 0 / -3,0 | 0 / -3,0 | 0 / -3,0 | 0 / -4,0 | – | |
| P2 | 0 / -2,5 | 0 / -2,5 | 0 / -2,5 | 0 / -2,5 | 0 / -4,0 | 0 / -5,0 | |
| Δds Lagerreihe 60, 62Unterschied zwischen einem einzelnen Bohrungsdurchmesser und dem Nennwert der Bohrung | P4 | 0 / -4,0 | 0 / -4,0 | 0 / -5,0 | 0 / -6,0 | 0 / -7,0 | 0 / -8,0 |
| HG | 0 / -3,0 | 0 / -3,0 | 0 / -3,0 | 0 / -5,0 | 0 / -5,0 | – | |
| UP | 0 / -3,0 | 0 / -3,0 | 0 / -3,0 | 0 / -3,0 | 0 / -4,0 | – | |
| P2 | 0 / -2,5 | 0 / -2,5 | 0 / -2,5 | 0 / -2,5 | 0 / -4,0 | 0 / -5,0 | |
| Vdp max Lagerreihe ... 618, 619Unterschied zwischen größtem und kleinstem Bohrungsdurchmesser in einer Ebene – Unrundheit | P4 | 4,0 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 |
| HG | 3,0 | 3,0 | 3,0 | 5,0 | 5,0 | – | |
| UP | 3,0 | 3,0 | 3,0 | 3,0 | 4,0 | – | |
| P2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 5,0 | |
| Vdp max Lagerreihe 60, 62Unterschied zwischen größtem und kleinstem Bohrungsdurchmesser in einer Ebene – Unrundheit | P4 | 3,0 | 3,0 | 4,0 | 5,0 | 5,0 | 6,0 |
| HG | 3,0 | 3,0 | 3,0 | 5,0 | 5,0 | – | |
| UP | 3,0 | 3,0 | 3,0 | 3,0 | 4,0 | – | |
| P2 | 2,5 | 2,5 | 2,5 | 2,5 | 4,0 | 5,0 | |
| Vdmp maxUnterschied zwischen größtem und kleinstem mittleren Bohrungsdurchmesser in verschiedenen Ebenen – Konizität | P4 | 2,0 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 |
| HG | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | – | |
| UP | 2,0 | 2,0 | 2,0 | 2,0 | 2,5 | – | |
| P2 | 1,5 | 1,5 | 1,5 | 1,5 | 2,0 | 2,5 | |
| Kia maxRundlauf des Innenrings am zusammengebauten Lager – Radialschlag | P4 | 2,5 | 2,5 | 3,0 | 4,0 | 4,0 | 5,0 |
| HG | 2,0 | 2,0 | 2,0 | 2,0 | 3,0 | – | |
| UP | 1,5 | 1,5 | 1,5 | 2,0 | 2,0 | – | |
| P2 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 | 2,5 | |
| Sd maxPlanlauf der Stirnseite in Bezug auf die Bohrung – Seitenschlag | P4 | 3,0 | 3,0 | 4,0 | 4,0 | 5,0 | 5,0 |
| HG | 3,0 | 3,0 | 3,0 | 4,0 | 4,0 | – | |
| UP | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | – | |
| P2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2,5 | |
| Sia maxPlanlauf der Stirnseite, in Bezug auf die Laufbahn, am zusammengebauten Lager – Axialschlag | P4 | 3,0 | 3,0 | 4,0 | 4,0 | 5,0 | 5,0 |
| HG | 3,0 | 3,0 | 4,0 | 4,0 | 4,0 | – | |
| UP | 2,0 | 2,0 | 2,5 | 2,5 | 2,5 | – | |
| P2 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 | 2,5 | |
| ΔBS EinzellagerAbweichung einer einzelnen Innenringbreite vom Nennmaß – Breitentoleranz | P4 | 0 / -40 | 0 / -80 | 0 / -120 | 0 / -120 | 0 / -150 | 0 / -200 |
| HG | 0 / -40 | 0 / -80 | 0 / -120 | 0 / -120 | 0 / -150 | – | |
| UP | 0 / -25 | 0 / -80 | 0 / -120 | 0 / -120 | 0 / -150 | – | |
| P2 | 0 / -40 | 0 / -80 | 0 / -120 | 0 / -120 | 0 / -150 | 0 / -200 | |
| ΔBS gepaarte LagerAbweichung einer einzelnen Innenringbreite vom Nennmaß – Breitentoleranz | P4 | 0 / -250 | 0 / -250 | 0 / -250 | 0 / -250 | 0 / -250 | 0 / -380 |
| HG | 0 / -250 | 0 / -250 | 0 / -250 | 0 / -250 | 0 / -250 | – | |
| UP | 0 / -250 | 0 / -250 | 0 / -250 | 0 / -250 | 0 / -250 | – | |
| P2 | 0 / -250 | 0 / -250 | 0 / -250 | 0 / -250 | 0 / -250 | 0 / -380 | |
| VBS maxSchwankung der Innenringbreite – Breitenschwankung | P4 | 2,5 | 2,5 | 2,5 | 3,0 | 4,0 | 4,0 |
| HG | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | – | |
| UP | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | – | |
| P2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2,5 | |
Das Technische Informationsblatt „Genauigkeitsklassen und Toleranzen“ finden Sie auch in unserem Downloadbereich.

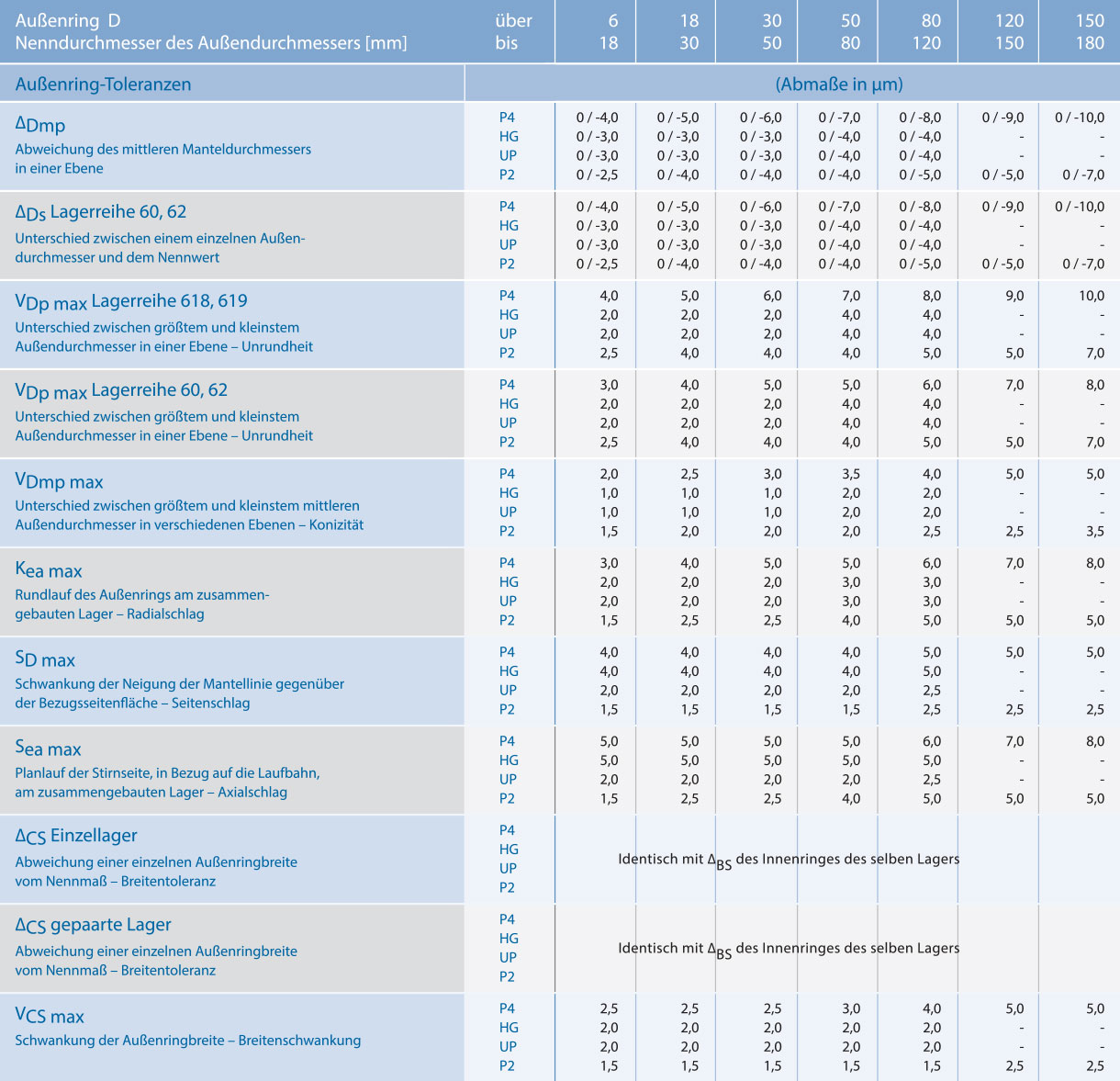

Außenring-Toleranzen
| Außenring D Nenndurchmesser des Außendurchmessers [mm] | über 6 bis 18 | über 18 bis 30 | über 30 bis 50 | über 50 bis 80 | über 80 bis 120 | über 120 bis 150 | über 150 bis 180 | |
|---|---|---|---|---|---|---|---|---|
| Toleranzkennwert | Klasse | (Abmaße in µm) | ||||||
| ΔDmpAbweichung des mittleren Manteldurchmessers in einer Ebene | P4 | 0 / -4,0 | 0 / -5,0 | 0 / -6,0 | 0 / -7,0 | 0 / -8,0 | 0 / -9,0 | 0 / -10,0 |
| HG | 0 / -3,0 | 0 / -3,0 | 0 / -3,0 | 0 / -4,0 | 0 / -4,0 | – | – | |
| UP | 0 / -3,0 | 0 / -3,0 | 0 / -3,0 | 0 / -4,0 | 0 / -4,0 | – | – | |
| P2 | 0 / -2,5 | 0 / -4,0 | 0 / -4,0 | 0 / -4,0 | 0 / -5,0 | 0 / -5,0 | 0 / -7,0 | |
| ΔDs Lagerreihe 60, 62Unterschied zwischen einem einzelnen Außendurchmesser und dem Nennwert | P4 | 0 / -4,0 | 0 / -5,0 | 0 / -6,0 | 0 / -7,0 | 0 / -8,0 | 0 / -9,0 | 0 / -10,0 |
| HG | 0 / -3,0 | 0 / -3,0 | 0 / -3,0 | 0 / -4,0 | 0 / -4,0 | – | – | |
| UP | 0 / -3,0 | 0 / -3,0 | 0 / -3,0 | 0 / -4,0 | 0 / -4,0 | – | – | |
| P2 | 0 / -2,5 | 0 / -4,0 | 0 / -4,0 | 0 / -4,0 | 0 / -5,0 | 0 / -5,0 | 0 / -7,0 | |
| VDp max Lagerreihe 618, 619Unterschied zwischen größtem und kleinstem Außendurchmesser in einer Ebene – Unrundheit | P4 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 10,0 |
| HG | 2,0 | 2,0 | 2,0 | 4,0 | 4,0 | – | – | |
| UP | 2,0 | 2,0 | 2,0 | 4,0 | 4,0 | – | – | |
| P2 | 2,5 | 4,0 | 4,0 | 4,0 | 5,0 | 5,0 | 7,0 | |
| VDp max Lagerreihe 60, 62Unterschied zwischen größtem und kleinstem Außendurchmesser in einer Ebene – Unrundheit | P4 | 3,0 | 4,0 | 5,0 | 5,0 | 6,0 | 7,0 | 8,0 |
| HG | 2,0 | 2,0 | 2,0 | 4,0 | 4,0 | – | – | |
| UP | 2,0 | 2,0 | 2,0 | 4,0 | 4,0 | – | – | |
| P2 | 2,5 | 4,0 | 4,0 | 4,0 | 5,0 | 5,0 | 7,0 | |
| VDmp maxUnterschied zwischen größtem und kleinstem mittleren Außendurchmesser in verschiedenen Ebenen – Konizität | P4 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 | 5,0 |
| HG | 1,0 | 1,0 | 1,0 | 2,0 | 2,0 | – | – | |
| UP | 1,0 | 1,0 | 1,0 | 2,0 | 2,0 | – | – | |
| P2 | 1,5 | 2,0 | 2,0 | 2,0 | 2,5 | 2,5 | 3,5 | |
| Kea maxRundlauf des Außenrings am zusammengebauten Lager – Radialschlag | P4 | 3,0 | 4,0 | 5,0 | 5,0 | 6,0 | 7,0 | 8,0 |
| HG | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | – | – | |
| UP | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | – | – | |
| P2 | 1,5 | 2,5 | 2,5 | 4,0 | 5,0 | 5,0 | 5,0 | |
| SD maxSchwankung der Neigung der Mantellinie gegenüber der Bezugsseitenfläche – Seitenschlag | P4 | 4,0 | 4,0 | 4,0 | 4,0 | 5,0 | 5,0 | 5,0 |
| HG | 4,0 | 4,0 | 4,0 | 4,0 | 5,0 | – | – | |
| UP | 2,0 | 2,0 | 2,0 | 2,0 | 2,5 | – | – | |
| P2 | 1,5 | 1,5 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 | |
| Sea maxPlanlauf der Stirnseite, in Bezug auf die Laufbahn, am zusammengebauten Lager – Axialschlag | P4 | 5,0 | 5,0 | 5,0 | 5,0 | 6,0 | 7,0 | 8,0 |
| HG | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | – | – | |
| UP | 2,0 | 2,0 | 2,0 | 2,0 | 2,5 | – | – | |
| P2 | 1,5 | 2,5 | 2,5 | 4,0 | 5,0 | 5,0 | 5,0 | |
| ΔCS EinzellagerAbweichung einer einzelnen Außenringbreite vom Nennmaß – Breitentoleranz | P4 | Identisch mit ΔBS des Innenringes des selben Lagers | ||||||
| HG | ||||||||
| UP | ||||||||
| P2 | ||||||||
| ΔCS gepaarte LagerAbweichung einer einzelnen Außenringbreite vom Nennmaß – Breitentoleranz | P4 | Identisch mit ΔBS des Innenringes des selben Lagers | ||||||
| HG | ||||||||
| UP | ||||||||
| P2 | ||||||||
| VCS maxSchwankung der Außenringbreite – Breitenschwankung | P4 | 2,5 | 2,5 | 2,5 | 3,0 | 4,0 | 5,0 | 5,0 |
| HG | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | – | – | |
| UP | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | – | – | |
| P2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2,5 | 2,5 | |
Das Technische Informationsblatt „Genauigkeitsklassen und Toleranzen“ finden Sie auch in unserem Downloadbereich.

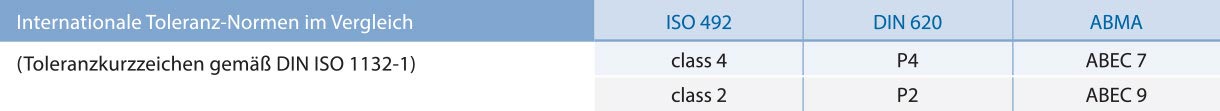

Internationale Toleranz-Normen im Vergleich
ISO 492, DIN 620 und ABEC beschreiben Genauigkeitsklassen aus unterschiedlichen Normsystemen. Die Vergleichstabelle ordnet die Klassen so ein, dass Konstruktion und Qualitätssicherung internationale Bezeichnungen schneller abgleichen können. Für GMN Hochpräzisionslager sind vor allem die hohen Genauigkeitsklassen P4/ABEC 7 bis P2/ABEC 9 relevant.
Die Normangaben ersetzen keine konkrete Lagerauslegung, geben aber einen belastbaren Rahmen für die Auswahl. Maßtoleranzen unterstützen die Passungsauswahl, Formtoleranzen die Bauteilgeometrie und Laufgenauigkeiten den Rundlauf bei hohen Drehzahlen.
| Beschreibung | ISO 492 | DIN 620 | ABMA |
|---|---|---|---|
| Toleranzkurzzeichen gemäß DIN ISO 1132-1 | class 4 | P4 | ABEC 7 |
| Toleranzkurzzeichen gemäß DIN ISO 1132-1 | class 2 | P2 | ABEC 9 |
Lagerluft von Rillenkugellagern
Radiale und axiale Lagerluft
Der Weg, um den sich ein Lagerring gegenüber dem anderen von einer Endlage in die andere ohne Messbelastung verschieben lässt, wird als Lagerluft definiert.
- Radiale Lagerluft: Verschiebung in radialer Richtung
- Axiale Lagerluft: Verschiebung in axialer Richtung
Radiale Lagerluft
Axiale Lagerluft
| Bohrungsdurchmesser d [mm] | Radiale Lagerluft [µm] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| über | bis | C2 | CN | C3 | C4 | ||||
| min | max | min | max | min | max | min | max | ||
| 1,5 | 6 | 0 | 7 | 2 | 13 | 8 | 23 | – | – |
| 6 | 10 | 0 | 7 | 2 | 13 | 8 | 23 | 14 | 29 |
| 10 | 18 | 0 | 9 | 3 | 18 | 11 | 25 | 18 | 33 |
| 18 | 24 | 0 | 10 | 5 | 20 | 13 | 28 | 20 | 36 |
| 24 | 30 | 1 | 11 | 5 | 20 | 13 | 28 | 23 | 41 |
| 30 | 40 | 1 | 11 | 6 | 20 | 15 | 33 | 28 | 46 |
Rillenkugellager ohne Angabe zur Lagerluft sind in CN (normale Lagerluft) gefertigt.
