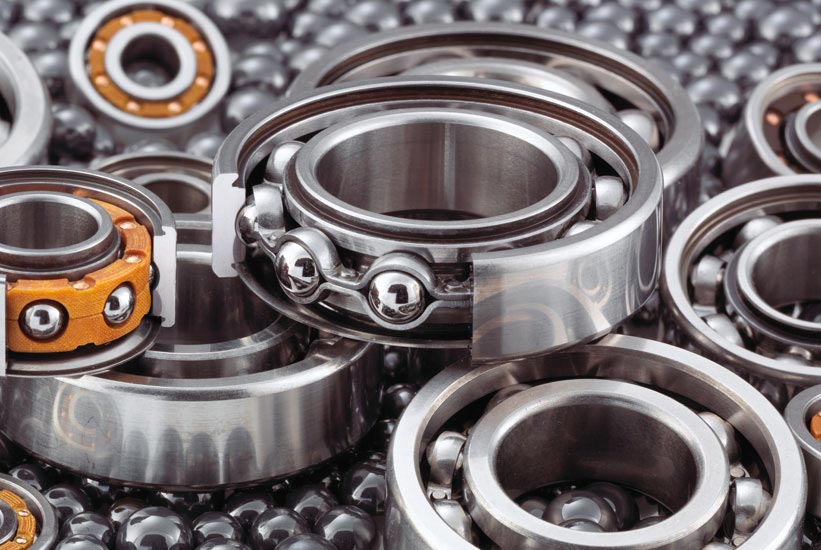

Rillenkugellager

Der Einsatz hochpräziser Radialrillenkugellager bietet sich immer an, wenn Axialkräfte in zwei Richtungen aufgenommen werden müssen, der Bauraum aber den Einsatz eines Spindellagerpaares verbietet und bestmögliche Führung der rotierenden Bauteile gefordert wird, die Drehzahlanforderungen aber von untergeordneter Bedeutung sind.

Abhängig von der geforderten Tragfähigkeit und dem zur Verfügung stehenden Bauraum gibt es Rillenkugellager von GMN in den Größenreihen 60.. und 62.. nach DIN 625.

Durch eine große Auswahl an verschiedenen Käfigen, Schmierstoffen und Abdeckungen ist es möglich, die GMN Rillenkugellager an die jeweilige Anwendung anzupassen.

Modul30a_KL_BF_Rillenlager_821x550

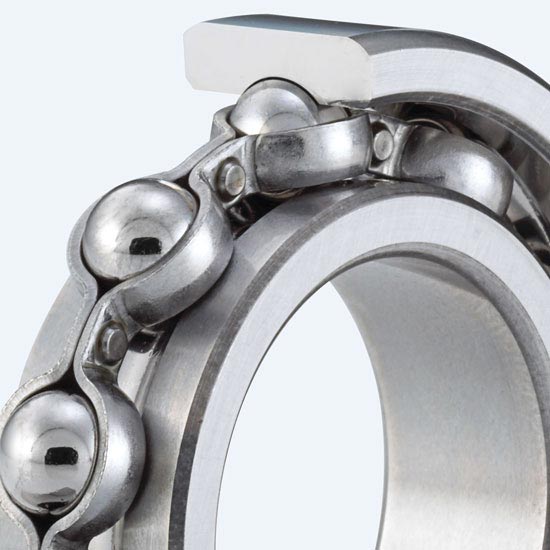

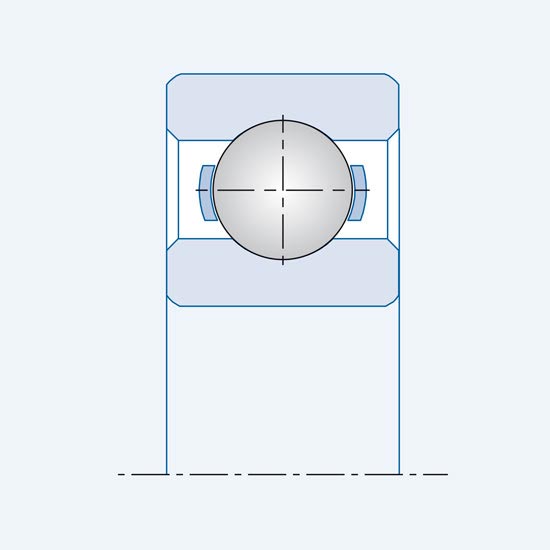

Standardbauform

Bauform 60../62..

  • Universell einsetzbar
  • Aufnahme von axialen und radialen Kräften in beide Richtung
  • Referenz-Drehzahlkennwert: 0,6 · 106 mm/min (Stahlkäfig)
  • Auch als Hybrid-Kugellager erhältlich
KL_BF_RL_6062_1
KL_BF_RL_6062_2

7 - 9 mm Bohrungsdurchmesser

ALLE WIEDER EINBLENDEN
CAD-Dateien
Bohrungsdurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite Einzellager
B
[mm]
Teilkreisdurchmesser
dm
[mm]
Kugeldurchmesser
Dw
[mm]
Kugelzahl
Z
Stück
Außendurchmesser Innenring
d1
[mm]
Innendurchmesser Außenring
D1
[mm]
Kantenabstand
r1,2
[mm]
Kantenradius Umbauteil
ra max
[mm]
Innenring Anschlussdurchmesser
da min
[mm]
Außenring Anschlussdurchmesser
Da max
[mm]
Lagergewicht
m
[kg]
Dynamische Tragzahl
C
[N]
Statische Tragzahl, Stahlkugel
C0
[N]
Statische Tragzahl, Keramikkugel
C0 HY
[N]
Drehzahlwert bei Fettschmierung und Stahlblechkäfig
nFett
[1/min]
607
7
19
6
13.3
3.175
8
10.7
15.8
0.3
0.3
9.5
16.5
0.008
2280
950
608
8
22
7
14.7
3.969
7
11.8
17.6
0.3
0.3
10.5
19
0.012
2950
1160
608 X
8
22
10.312
14.7
3.969
7
10.5
19
0.3
0.3
10.5
19
0.014
2950
1160
609
9
24
7
16.7
3.969
8
13.5
19.9
0.3
0.3
11.5
21
0.023
3300
1390

10 - 17 mm Bohrungsdurchmesser

ALLE WIEDER EINBLENDEN
CAD-Dateien
Bohrungsdurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite Einzellager
B
[mm]
Teilkreisdurchmesser
dm
[mm]
Kugeldurchmesser
Dw
[mm]
Kugelzahl
Z
Stück
Außendurchmesser Innenring
d1
[mm]
Innendurchmesser Außenring
D1
[mm]
Kantenabstand
r1,2
[mm]
Kantenradius Umbauteil
ra max
[mm]
Innenring Anschlussdurchmesser
da min
[mm]
Außenring Anschlussdurchmesser
Da max
[mm]
Lagergewicht
m
[kg]
Dynamische Tragzahl
C
[N]
Statische Tragzahl, Stahlkugel
C0
[N]
Statische Tragzahl, Keramikkugel
C0 HY
[N]
Drehzahlwert bei Fettschmierung und Stahlblechkäfig
nFett
[1/min]
6000
10
26
8
18
4.762
7
14.7
21.4
0.3
0.3
12.5
23
0.019
4350
1850
6001
12
28
8
20
4.762
8
16.7
23.4
0.3
0.3
14.5
25
0.022
4850
2210
6001 X
12
28
11.506
20
4.762
8
15
25.1
0.3
0.3
14.5
25
0.027
4850
2210
6002
15
32
9
23.5
4.762
9
20.2
26.9
0.3
0.3
17.5
29
0.03
5300
2650
6003
17
35
10
26
4.762
10
22.7
29.4
0.3
0.3
20
31.5
0.039
5700
3050

20 -30 mm Bohrungsdurchmesser

ALLE WIEDER EINBLENDEN
CAD-Dateien
Bohrungsdurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite Einzellager
B
[mm]
Teilkreisdurchmesser
dm
[mm]
Kugeldurchmesser
Dw
[mm]
Kugelzahl
Z
Stück
Außendurchmesser Innenring
d1
[mm]
Innendurchmesser Außenring
D1
[mm]
Kantenabstand
r1,2
[mm]
Kantenradius Umbauteil
ra max
[mm]
Innenring Anschlussdurchmesser
da min
[mm]
Außenring Anschlussdurchmesser
Da max
[mm]
Lagergewicht
m
[kg]
Dynamische Tragzahl
C
[N]
Statische Tragzahl, Stahlkugel
C0
[N]
Statische Tragzahl, Keramikkugel
C0 HY
[N]
Drehzahlwert bei Fettschmierung und Stahlblechkäfig
nFett
[1/min]
6003
17
35
10
26
4.762
10
22.7
29.4
0.3
0.3
20
31.5
0.039
5700
3050
6004
20
42
12
31
6.35
9
26.6
35.5
0.6
0.6
25
37
0.069
9800
5350
6005
25
47
12
36
6.35
10
32.2
40.1
0.6
0.6
30
42
0.08
10400
6250
6006
30
55
13
42.5
7.144
11
38.1
47
1
1
36
49
0.128
13200
8400

5 - 9 mm Bohrungsdurchmesser

ALLE WIEDER EINBLENDEN
CAD-Dateien
Bohrungsdurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite Einzellager
B
[mm]
Teilkreisdurchmesser
dm
[mm]
Kugeldurchmesser
Dw
[mm]
Kugelzahl
Z
Stück
Außendurchmesser Innenring
d1
[mm]
Innendurchmesser Außenring
D1
[mm]
Kantenabstand
r1,2
[mm]
Kantenradius Umbauteil
ra max
[mm]
Innenring Anschlussdurchmesser
da min
[mm]
Außenring Anschlussdurchmesser
Da max
[mm]
Lagergewicht
m
[kg]
Dynamische Tragzahl
C
[N]
Statische Tragzahl, Stahlkugel
C0
[N]
Statische Tragzahl, Keramikkugel
C0 HY
[N]
Drehzahlwert bei Fettschmierung und Stahlblechkäfig
nFett
[1/min]
625
5
16
5
10
3.175
6
7.7
0
0.3
0.3
7.5
13.5
0.005
1760
615
626
6
19
6
13.3
3.175
8
10.7
0
0.3
0.3
9
16.5
0.008
2280
950
627
7
22
7
14.7
3.969
7
11.8
0
0.3
0.3
10
19
0.012
2950
1160
629
9
26
8
18
4.762
7
14.7
0
0.3
0.3
13
23
0.02
4350
1850

10 - 17 mm Bohrungsdurchmesser

ALLE WIEDER EINBLENDEN
CAD-Dateien
Bohrungsdurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite Einzellager
B
[mm]
Teilkreisdurchmesser
dm
[mm]
Kugeldurchmesser
Dw
[mm]
Kugelzahl
Z
Stück
Außendurchmesser Innenring
d1
[mm]
Innendurchmesser Außenring
D1
[mm]
Kantenabstand
r1,2
[mm]
Kantenradius Umbauteil
ra max
[mm]
Innenring Anschlussdurchmesser
da min
[mm]
Außenring Anschlussdurchmesser
Da max
[mm]
Lagergewicht
m
[kg]
Dynamische Tragzahl
C
[N]
Statische Tragzahl, Stahlkugel
C0
[N]
Statische Tragzahl, Keramikkugel
C0 HY
[N]
Drehzahlwert bei Fettschmierung und Stahlblechkäfig
nFett
[1/min]
6200
10
30
9
20
5.556
7
16
0
0.6
0.6
14.5
25.5
0.032
6000
2650
6201
12
32
10
22
5.953
7
18.3
0
0.6
0.6
16.5
27.5
0.037
6650
2950
6202
15
35
11
25.3
5.953
8
21.1
0
0.6
0.6
19.5
30.5
0.045
7400
3600
6203
17
40
12
28.5
6.747
8
24.1
0
0.6
0.6
21.5
35
0.065
9400
4700

20 - 40 mm Bohrungsdurchmesser

ALLE WIEDER EINBLENDEN
CAD-Dateien
Bohrungsdurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite Einzellager
B
[mm]
Teilkreisdurchmesser
dm
[mm]
Kugeldurchmesser
Dw
[mm]
Kugelzahl
Z
Stück
Außendurchmesser Innenring
d1
[mm]
Innendurchmesser Außenring
D1
[mm]
Kantenabstand
r1,2
[mm]
Kantenradius Umbauteil
ra max
[mm]
Innenring Anschlussdurchmesser
da min
[mm]
Außenring Anschlussdurchmesser
Da max
[mm]
Lagergewicht
m
[kg]
Dynamische Tragzahl
C
[N]
Statische Tragzahl, Stahlkugel
C0
[N]
Statische Tragzahl, Keramikkugel
C0 HY
[N]
Drehzahlwert bei Fettschmierung und Stahlblechkäfig
nFett
[1/min]
6203
17
40
12
28.5
6.747
8
24.1
0
0.6
0.6
21.5
35
0.065
9400
4700
6204
20
47
14
33.5
7.938
8
28.5
0
1
1
26
41
0.106
13900
7400
6205
25
52
15
39.1
7.938
9
34
0
1
1
31
46
0.128
15200
8900
6206
30
62
16
46
9.525
9
40.4
0
1
1
36
55
0.199
20000
11800
6207
35
72
17
53.5
11.112
9
47.4
0
1
1
43
64
0.315
28000
17200
6208
40
80
18
60
11.906
9
52.8
0
1
1
48
72
0.402
29500
18000

Ausführung mit Deckscheiben

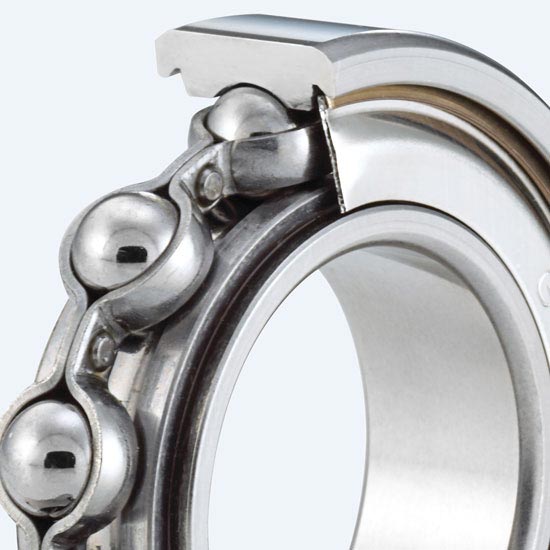

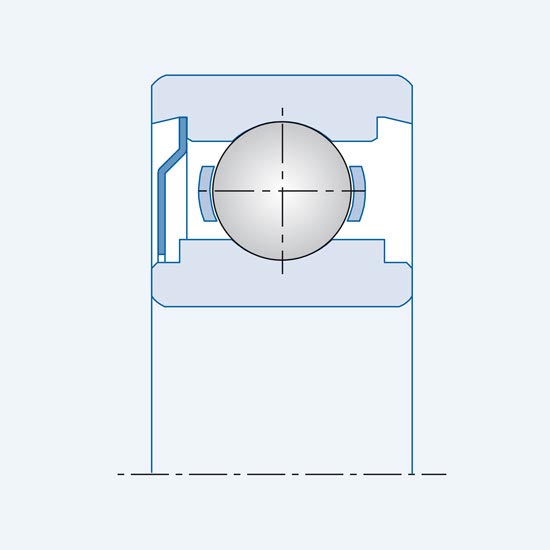

Ausführung Z

  • Ausführung mit einer Deckscheibe
KL_BF_RL_Z_1
KL_BF_RL_Z_2

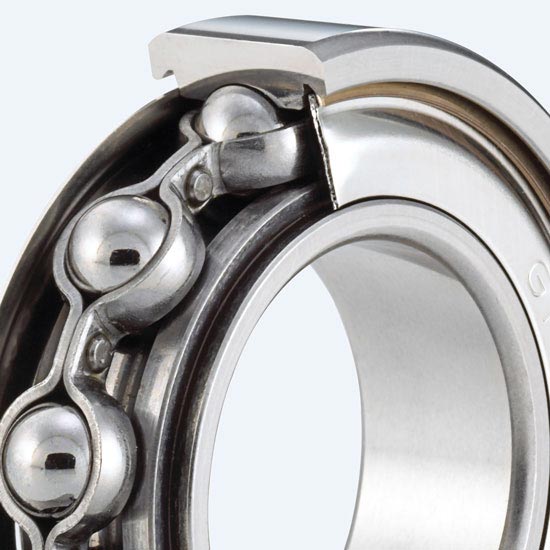

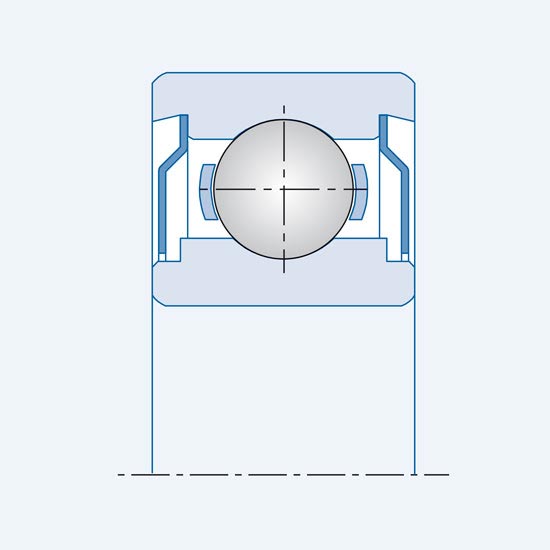

Ausführung 2Z

  • Ausführung mit zwei Deckscheiben
KL_BF_RL_2Z_1
KL_BF_RL_2Z_2

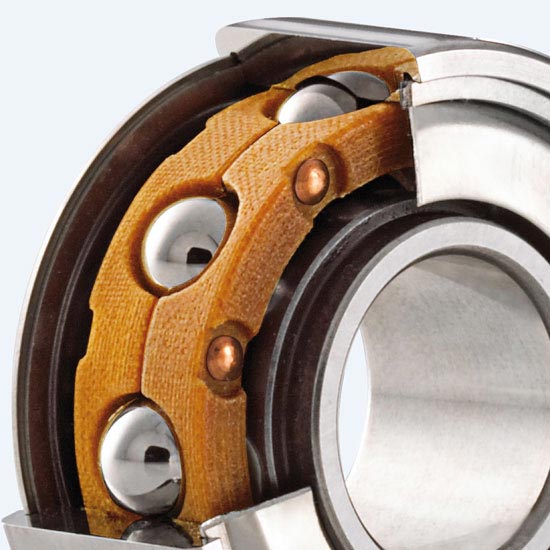

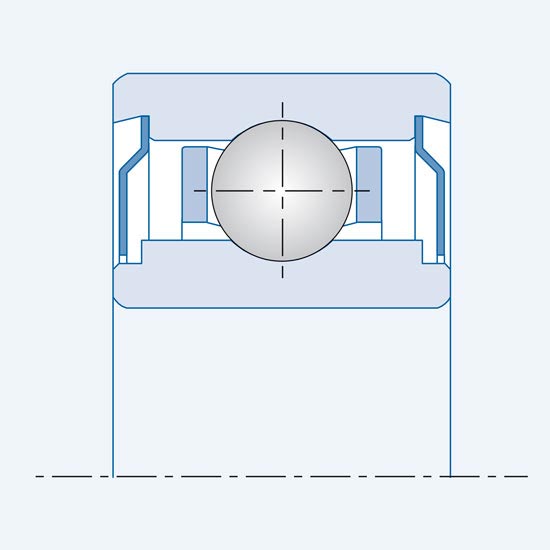

Ausführung X2Z

  • Lager mit Überbreite und zwei Deckscheiben
  • Referenz-Drehzahlkennwert: 1,0 · 106 mm/min
KL_BF_RL_X2Z_1
KL_BF_RL_X2Z_2

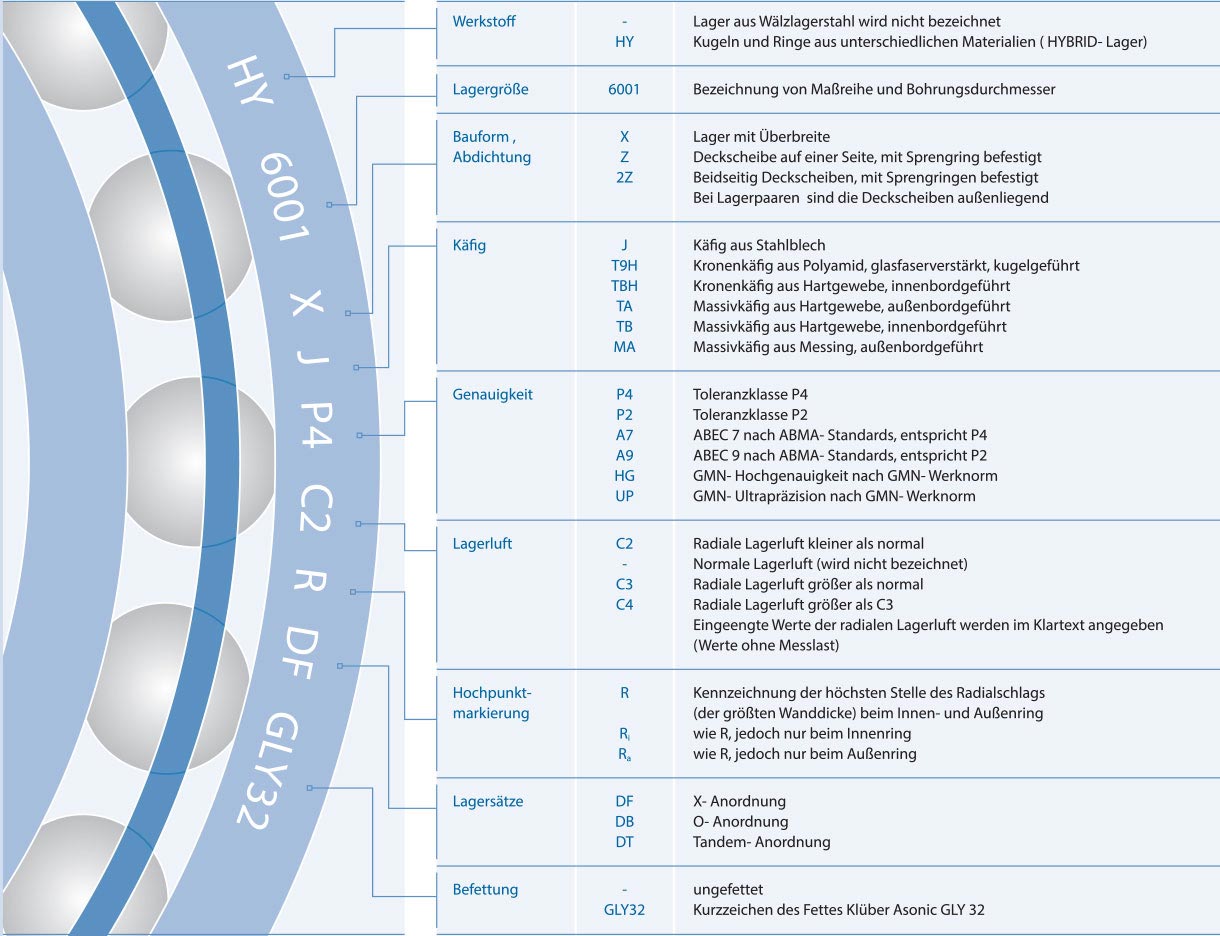

Bezeichnung von GMN Rillenkugellagern

KL_BF_RL_Bezeichnung_1_1220
